Power fm fet dan dekoder

On 0 komentar





Tegangan  bias sekitar  0,3-3,8 volt. / 100mA
Antena omb

Antena adalah perangkat final untuk mengirim informasi dari pemancar anda. Dalam pemancar fm Anda perlu sinyal dikirim ke segala arah sehingga Anda perlu antena tipe yang ditransmisikan dengan terpolarisasi melingkar. Keuntungan Antena -3,2 dB, bandwidth 500 KHz dengan daya maksimum 500 Watt penanganan. Untuk menggunakan antena pada 88-108 MHz, tipe antena broadband harus dirancang dengan tidak lagu yang terlibat




Bagaimana Anda Amplified SinyalAmplifikasi sinyal untuk mengirimkan didasarkan pada antena gain Decible. Sinyal dari pemancar bisa dua kali lipat, tiga kali lipat atau bahkan menjadi lebih banyak kekuatan. Nilai ini disebut ERP (Emmittion Memancarkan Power). Untuk Berganda daya pemancar anda menjadi ERP Power perlu ditumpuk 4 antena (3.12 dB antena gain), 6 antena (5.12 dB), 8 antena (6.4 dB).



ERP = Transmitter Power x Antenna gain





Omb rasa lokal


Gambar capasitor stub ( plat lingkaran kecil )

Hasil ahir Antena OMB double ring kelas power medium , menggunakan connector type Din…
Desain & Source : Mas Real

RDVV 2008 no tune



PLL RDVV

PLL RDVV

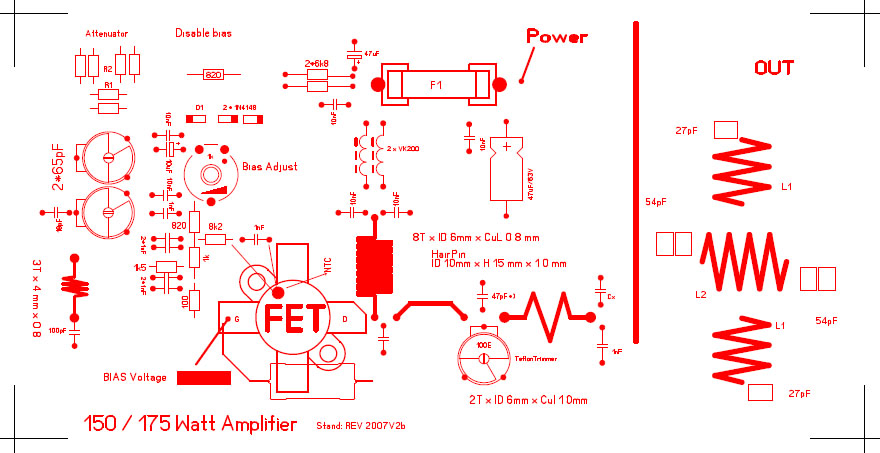

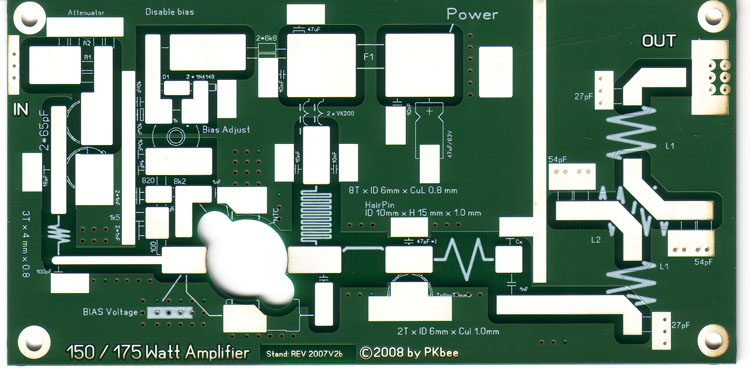

PA 150 Watts BLF177







  BLF177

 BLF177



Power output 150watt dengan power  Input  2-3 watt
Tegangan 45 volt , bias sekitar  1,8 volt.
==================================================
CuAg = perak berlapis kawat tembaga
CUL = magnetwire, kawat tembaga berenamel
(Catatan: 1 mm CUL sama dengan kira-kira. Untuk AWG18
Kira-kira sama dengan 0,3 mm. untuk AWG28)
(I) semua diameter diukur dari bagian dalam kumparan
(II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara stud-rf transistor dan heatsink!
(Heatsink Termal resistensi setidaknya 6 ° C / W)
(III) semua bagian sudah disolder langsung pada toplayer dari PCB yang
(IV) bottomlayer menghubungkan ke groundplane pada toplayer ini!

PA RD70HVF1



RD70HVF1

Pemasangan tansistor  harus menggunakan sekrup dari bahan nonmagnetic ( kuningan atau stainless steel ) . Usahakan menggunakan kapasitor NPO  (  C10, C12, / 20 pF ) karena meningkatkan kinerja dan efesensi PA.  Begitupula capasitor. C9, C11, C13 – gunakan capasitor NPO  47pF 3000V 5%.
Tegangan bias max. 3,2 Volts

PA RD15HVF1

  RD15HVF1

RD15HVF1

RD15HVF1

Power Amplifier broadband ( 87,5-108 MHz. )  penyesuai impedansi menggunakan stripline. Gunakan  resistor  non-induktif tidak boleh melebihi 0,5 watt.
Tune impedansi bagian input pada kapasitor C1, C2 . ( C1 = 16 pF C2 = 24 pF )  Tegangan bias max.  3,2 volt, cukup untuk memaksimal kan gain transistor.
tune impedansi dan output pd  kapasitor C10 , C12,  sampai didapat output maksimum. Indikator nya amper nya turun pada PS.  Tegangan max 13,8 V.
Diameter kumparan L2, L5 – 3,5 mm

Photos IPA pabrikan



Buat referensi aja , cara penempatan komponen dll.

Amplifier 150-Watt (BLF177)








Stereo SPI / 2 X sampling









Stereo SPI dengan sedikit modifikasi : IC cd4013 di ganti  dengan 4027 , mengggunakan cristal 4,864 Mhz

Power 8 Watts (for 87.5-108MHz use only)

Cocok untuk di aplikasi ke PLL yg out put nya kecil 10 mW ( 1TR ).


Supply voltage : 13,8 Volts (Vcc)
Power input : 10mWatts (approx.)
Power output : 8 Watts
(C)2005 Helix Inc. The Netherlands.
