 Pada layar muncul kode K123 dan Tv tidak bisa menyimpan siaran walau pada saat auto search semua saluran sudah tersimpan dan setelah tv dimatikan kembali hilang.
Ditambah lagi volume sekali sentuh langsung setengah level / bar dan disentuh lagi langsung full dan suaranya membuat jantung deg degan..haha..

Kerusakan seperti ini disebabkan karena ada kombinasi tombol pada remot yg tak sengaja terpencet atau karena faktor lain seperti gangguan listrik yang tiba2 mati.

Ternyata cara mengatasinya mudah sekali yaitu dengan cara masuk ke mode service.
Caranya, Bila tv posisi standby tv harus dihidupkan dulu trus dimatikan dengan mencabut kabel AC.
Lalu tekan Vol (-) dan Ch (-) pada panel tv bersamaan dan sambil ditahan dicolokkan kabel AC ke stop kontak.

Sekarang anda telah masuk pada mode service.
Silakan anda cari dan rubah sendiri hingga kode K123 tadi hilang.



Bagi temen-temen yang terlanjur mereset tv polytron dengan kode 3101dan memang karena terdorong oleh rasa ' INGIN TAHU ' ahirnya sebagai resiko rasanya tersebut, tv yg semula normal, gambar ok, suara ok, av ok, radio fm juga ok. Kini semua hilang dan harus mereset ulang agar kembali seperti semula.

Berikut ini saya coba berikan solusi agar pesawat tv kembali seperti semula. Untuk kesekian kalinya seperti biasa bahwa untuk masuk ke servis mode polytron adalah dengan menekan tombol ' power off ' di remote kemudian tekan dan tahan tombol ' menu '. Masukan kode 1013, 1014, 1206, 1207.

Kode 1013
H SHIFT          11
S-COR             24
V-LIN              15
B-DRV             71
G------              35
B-CUT             32
G------              93
R------              48
EW-CORTO     11
---    CORBT    10
---    PARA       75
H PARA           00
--  BOW           04
EW TRAPEZ   37
H SIZE            48
V AMP            41
V CENT          18
tekan menu store

Kode  1014
AGC GAIN        20H 32
OPTION 0  01100101 65H
----------- 1  11001000 C8H
-----------2   00011001 19H
----------- 3  00001101 0DH
----------- 4  00110011 33H
-------LANG  00000011 01H
H OSD   1EH  30
V OSD   14H  20
V SHIFT 00H 00
U BLK   08H  08
V BLK   08H  08
BRTS   04H  04
Y DELAY    07
WBBRI   20H   45
WBCON  64H   100
WBCOL  32H   50
LO AGC    1BH  27
HI AGC    1FH  31
tekan menu store

Kode 1026
SCNT 08H 08
CNTX 7FH 127
CNTC 40H 64
CNTN 00H 00
CNTD 7FH 127
BRTX 21H  33
BRTC 5AH  90
BRTN 20H  32
COLX 50H  80
COLC 35H  53
COLN 0DH  13
COLP 35H   53
COLD 35H   53
TNTX 3DH  61
TNTC 42H   66
TNTN 28H  40
ST3    20H  45
SV3    2DH  45
ST4    2DH  45
SV4    2DH  45
SVD   2DH  45
SHPX 12H  18
SHPN 14H  20
ASSH  06H  06
ABCL 00000001
DCBS 00000111
OSDA 00000010
NOIS  00001111
NDTC  1FH   31
FLG 0   01000100 44H
FLG 1   00000000 00H
SVM     00000110
VBLK   00000000
VCD 0  00011010
VCD I   00000001
VL 1   14H    20
VL 25  55H   85
VL 50  5FH   95
TCOL   10001011
BCOL   01110101
STBG  02H  02
ST I     02H  02
ST DK 02H  02
ST M   02H  02
SSBG    00001110
SSI        00001110
SSDK    00001110
SSM      00000010
SYNC    00000010
HAFC    100000010
ALC      02H   02
VOLCP  53H  83
MUTT   2DH   45
TINTPAL  3AH  58
DMP      00
HSBLK SS 00000000  00H
tekan menu store

Kode 1207
CTS   10H   16
FS SLV  C2H   194
--- CTR  88H   136
--- BVL  01H    01
--- BVH  02H   02
--- BUH  08H   08
FS LOMIN  2AH   42
--- HIMIN   06H    06
--- LOVL    64H   100
--- HIVL     0EH   14
---LOVH    64H    100
--- HIVH    24H    36
--- LOUH   3AH   58
--- HIUH   47H    71
STEP TV  28H    40
SHP-PAR  4BH  75
SS100 10011110  9EH
--- 80  10011001  99H
--- 60  11010100  D4H
--- 40  11001010  CAH
--- 20  11000101  C5H
--- 00  11000000  C0H
F LIMHI  2FH  47
-- LIMLO  28H  40
ALG0  01H  01
BOST-H  64H   100
BOST-L  5FH     95
DIV   01H           01
IF-MIN   32H    50
--  MAX   6EH   110
RF-MAX  32H   50
BOOSTER  11000010 C2H
STV FMPS  00000010  02H
----- NCPS   00000100  04H
----- AUXPS  00000000  00H
SVC CTRL   00010001  11H
H-EHT 00H  00
V-EHT  02H   02
tekan menu store
Selamat , semoga bermanfaat.

1014
AGC GAIN 2DH 45
OPTION 0 00000000 00H
OPTION 1 10010010 92H
OPTION 2 00001001 09H
OPTION 3 00001100 OCH
OPTION 4 00010000 10H
OPTION 5 00000000 00H
OPT LANG 00000001 01H
H-OSD 23H 35
V-OSD 16H 22
V-SHIFT 00H 00
U-BLK 08H 08
V-BLK 08H 08
BRTS 00H 00
Y-DELAY 07
WBBRI 46H 70
WBCON 64H 100
WBCOL 32H 50
LO AGC 26H 38
HI AGC 27H 39


1206
SCNT 08H 08
CNTX 7FH 127
CNTC 40H 64
CNTN 00H 00
CNTD 7FH 127
BRTX 1CH 28
BRTC 46H 70
BRTN 20H 32
COLX 50H 80
COLC 3AH 58
COLN 0DH 13
COLP 3AH 58
COLD 40H 64
TNTX 3DH 61
TNTC 42H 66
TNTN 28H 40
ST3 1CH 28
SV3 22H 34
ST4 1CH 28
SV4 22H 34
SVD 19H 25
SHPX 1DH 29
SHPN 0AH 10
ASSSH 06H 06
ABCL 00000001 01H
DCBS 00010111 17H
OSDA 00000001 01H
NOIS 00001111 0FH
NDTC 1FH 31
FLGO 01000100 44H
FLG1 00100000 20H
SVM 00010000 10H
VBLK 00000000 00H
VCD0 00011010 1AH
VCD1 00000001 01H
VL1 07H 07
VL25 3CH 60
VL50 50H 80
TCOL 10001011 8BH
BCOL 01110101 75H
STBG 02H 02
ST1 02H 02
STDK 02H 02
STM 02H 02
SSBG 00001110 OEH
SSI 00001110 OEH
SSDK 00001110 OEH
SSM 00000010 02H
SYNC 10000010 82H
HAFC 10000100 84H
ALC 02H 02
VOLCP 53H 83
MUTT 2DH 45
TINTPAL 3AH 58
DMP 00
HSBLK-SS 00000000 00H
1207
CTS 10H 16
FS SLV C2H 194
FS CTR 88H 136
FS BVL 01H 01
FS BVH 02H 02
FS BUH 08H 08
FS-LOMIN 2AH 42
FS-HIMIN 06H 06
FS-LOVL 64H 100
FS-HIVL 0EH 14
FS-LOVH 64H 100
FS-HIVH 24H 36
FS-LOUH 3AH 58
FS-HIUH 47H 71
STEP TV 28H 40
SHP-PAR 4BH 75
SS100 10101101 ADH
SS80 10101000 A8H
SS60 11011110 DEH
SS40 01010100 54H
SS20 01001010 4AH
SS00 01000000 40H
F-LIMHI 40H 64
F-LIMLO 26H 38
ALGO 01H 01
BOST-H 4AH 74
BOST-L 2DH 45
DIV 01H 01
IF-MIN 3CH 60
IF-MAX 78H 120
RF-MAX 46H 70
BOSTER 01000111 47H
STV FMPS 00000010 02H
STV NCMPS 000000100 04H
STV AUXPS 00000000 00H
SVC CYRL 00010001 11H


Sebelum aku mengenal situs blog atau ber facebook ria aku sudah sering menjalankan hobyku membuat prangkat elektronik. Diawali sejakduduk bangku SMP pada saat itu aku hanya membuat peralatan elektronik sederhana semisal lampu flip flop, suara burung, atau sirine.

Pada waktu duduk di bangku SMA teman dekat rumah mengajak untuk bergabung untuk ikut di komunikasi radio dengan pemancar 100 meter atau 80 Meter Band. Untuk membuat pesawat pemancar tersebut memang sulit karena aku belum pernah kenal tabung – tabung yang di gunakan untuk pesawat pemancar tersebut.
Dan kawanku menyarankan untuk membuat pesawat ini tak perlu menggunakan tabung memakai transistorpun jadi dan beliau yg memberi skemanya. Hal hasil eksperimen membuatnya gagal karena tak cukup pengetahuan tentang pesawat ini dan aku tanyakan kepada teman kawanku tadi tapi memberi jawabannya mengecewakan dan aku harus ber eksperimen sendiri lagi.
Hal hasil eksperimenku cukup baik, pernah ku coba pesawatku untuk ngebreak ke luar kota ternyata mampu dan gak kalah dengan pemacar jadul yang menggunakan tabung yang cukup mengerikan besar2 panas dan tengangannya tinggi.
Situs blog yg membahas tentang pesawat transistor (ditempatku dinamakan tranjidor namanya mirip alat musik betawi) dan tabung ada di http://jakatriyana.blogdetik.com/index.php/info-listrik-2/80-meter-band/ tapi disini belum cukup keterangan. Maka di blog ini aku akan beritahu bagaimana oscilatornya, trasistornya yang baik untuk pesawat ini dan berapa ampere travo power suplay yang harus diberikan untuk pesawat ini.
Dibawah ini adalah skema pesawat pemacar 80 meter band atau cepean atau juga trajidor yg pernah kucoba dan dapat menyalakan lampu TL 20 watt apabila didekatkan ke antenna dengan cukup terang.
 Oscilator pemancar ini menggunakan TR C 828/829 untuk transistor ini tak banyak pengaruhnya walaupun TR ini tidak asli.
Bufer menggunakan TR C 1162 yang ini perlu di ingat apabila menggunakan transistor yg palsu atau tidak cocok maka perakitan selanjutnya sudah dinilai gagal, kenapa gagal ? ini pertanyaan bagus, gagal karena tenaga selanjutnya akan lemah inilah pendorong awal yg baik. Untuk memilih transistor ini yg baik ialah dengan melihat tulisan C 1162 di body transistor buat yg asli tulisan agak hijau dan sulit terlihat dan yg palsu alias aspal tulisannya terang dan berwarna perak.

PEMANCAR PNP FINAL SA 671

VARCO LOGAM UNTUK TX 80 METER
Bila varco final yg tentunya memakai bahan logam sulit di dapatkan di kotamu kamu bisa kreasikan sendiri dengan menggunakan lempengan tembaga atau almunium dan tata cara perakitannya bisa di lihat di

SPUL OSCILATOR UNTUK 80 METER BAND
ELCO (ELEKTROLIT CONDESANTOR)
Untuk Elco pada pemancar Transistor harus ber uF atau mikro farat yg besar untuk meredam suara AC pada waktu memancar


Loading Coil pada final TX 80 Mtr
Driver dan final bisa menggunakan TR D 313 untuk Driver cukup satu transistor dan Final menggunakan dua transistor yang kaki2nya di sambung antara B ke B dan C ke C serta E ke E atau 1 buah Transistor D 718 untuk menggunakan TR SD 718 ini tegangannya max 13,5 V tapi kalau menggunakan 2 bh TR SD 313 tegangan Max bisa mencapai 18 volt. Untuk memilih transitor yg baik kamu bisa lihat dari seri transitor tersebut untuk yang asli dan baik untuk pemancar tulisan berwarna hijau atau buram dan hurupnya tidak tebal, untuk yg tidak dapat digunakan untuk pesawat alias aspal tulisannya jelas warna perak hurufnya tebal dan bila kita lihat di luar ruangan menghadap matahari terlihat banyak goresan bekas amplas, dan untuk transistor yg asli atau dapat digunakan untuk TX permukaannya licin mengkilap dengan hurup agak hijau dan agak buram. Kalau masih kesulitan tinggal menanyaka ke penjualnya untuk meminta yg asli biasanya harganya ada beda sedikit untuk yg kurang bagus sekitar Rp 2.500,- untuk yg asli harganya berkisar Rp.5.000,- jadi terhitung masih murah.

Untuk travo suplay 3Ampere – 15 Ampere untuk hasil yg maksimal sebaiknya menggunakan travo di atas 3 Ampere.

Untuk modulasi (amplifier) menggunaka mikrofon condenser mic dan diberi pre amp condeser (ukurannya juga kecil terdiri satu atau dua transistor kecil saja) karena tanpa ini condenser yg ukurannya yg cuma se ujung jari tidak berfungsi, condeser mic ini sangat baik dan sensitif dengan suara2 kecil sekalipun jadi kita tidak capek2 berteriak di depan mic. Untuk tempatnya kamu bisa menggunakan bekas mic atau sock sambunga paralon atau terserah kamu untuk mengkreasikannya.
Bagian ground (-) di hubungkan ketanah dengan kabel dan dihubungkan pipa besi yg di tanam di tanah gunanya untuk menambah sinyal, mengurangi suara AC dari adaptor dan keamanan terhadap petir. Untuk menambah sinyal keluar RFC 300 MA di ganti dengan gulungan email 60 lilit kawat 0.5 mm inti ferit.

ANTENA LONGWIRE :

Untuk penerimanya (radio) bisa kamu rellay jadi sewaktu pemancar on radio of dan sewaktu pemancar of radio on menghidari feedback modulasi.




Mungkin anda sering menemukan adanya kerusakan TV yang disebabkan oleh Tuner, komponen yang satu ini berfungsi untuk menangkap siaran / sinyal yang dipancarkan oleh stasiun televisi, berikut saya suguhkan artikel dari salah satu teman saya.
Cara nya adalah sebagai berikut : coba perhatikan pesawat TV anda ,apakah masih ada sedikit saluran yang masih terlihat atau tidak dengan cara berpindah-pindah saluran,terus lakukan langkah berikut ini :
Anda masuk ke MENU lalu ke modus cari (TUNING) manual / semi auto dan bukan fine tuning.coba anda search ( cari program ) dan amati apakah ada saluran atau siaran yang dapat terkunci??Bila tidak , dan siaran terlihat terus lewat tanpa berhenti terkunci, maka kerusakan ada di komponen trafo IF ( 6019, 498U, Eo8L, 9074 dll).Tapi bila siaran berhenti atau terkunci dengan baik maka kemungkinan besar atau bisa dipastikan TUNER rusak.
Tapi apabila setelah pergantian IF sudah benar ,dan siaran TV sudah terisi penuh,matikan TV minimal 1jam.Setel kembali, perhatikan apakah siaran tidak berubah dan tetap bagus seperti pada saat prose searching ,maka selesai .Dan bila ada sedikit perubahan warna atau suara ,berarti tuner mengalami kerusakan dalam hal ini di sebut terjadi pergeseran.Ganti segera tuner.
Komponen Tuner tidak berjalan sendiri.Pastikan supply tegangan untuk tuner adalah normal .Baik untuk VCC-nya (5V/9V/12V) ada dan tegangan 33V untuk tuning ada dan stabil,serta tegangan AGCnya normal sekitar 50-75% dari tegangan catu.
Masalah pada komponen IF menyebabkan TV tidak dapat mengunci, masalah pada tegangan 33V menyebabkan pergeseran siaran atau tidak ada sama sekali jika 33Voltnya tidak ada.
Masalah pada IC program pun bisa menyebabkan tuner tidak bekerja karena setelan besaran tuning ada pada IC program.
Saya rasa cukup untuk sekedar menambahkan pengertian ke arah : ciri – ciri kerusakan pada tuner dan mudah-mudahan sedikit dapat membantu anda.
Atas perhatiannya saya ucapkan banyak terima kasih salam.

Wanita
Sejak Julai 2008, diperkirakan terdapat 4 juta orang hacker yang bergabung dalam berbagai komuniti hacker. Salah satunya adalah kelompok hacker khusus wanita yang menamakan diri Cn Girl Security Team. Kelompok hacker ini dipimpin oleh gadis kelahiran Hunan, 6 September 1989 bernama Xiao Tian.


Mungkin kita akan membayangkan bahawa tipikal seorang hacker adalah remaja yang meningkat dewasa, dengan penampilan seadanya atau bahkan kalau tidak dikatakan buruk rupa, dengan kacamata tebal, perokok berat, rambut terpacak tak terurus dan jarang mandi kerana menghabiskan sebahagian besar hidupnya di depan komputer.

Ternyata tidak begitu dengan Xiao Tian. Walaupun menyebutkan dia sering berhibur dan sesekali merokok, tetapi penampilannya sangat lain. Sepintas, melihat penampilannya, Anda mungkin tak akan menyangka bahawa dia merupakan pimpinan dari kelompok hacker yang anggotanya mencapai lebih dari 2200 orang hacker wanita.

Xiao Tian menyebutkan, dia membuat kelompok tersebut kerana dia merasa bahawa perlu ada tempat bagi gadis remaja sepertinya, yang merasa tersingkirkan dari dunia hacker yang dikuasai oleh hacker lelaki yang menganggap bahawa hacker wanita tidak memiliki skill yang cukup.

 Perlahan tapi pasti, Xiao Tian dan kelompok hackernya mulai menembusi dominasi lelaki di dunia hacking. Mereka mengincar status selebriti yang disandang oleh para hacker di China sekaligus membuka peluang “karier” yang menggiurkan yang tersedia bagi hacker yang memiliki reputasi tinggi.


Harddisk adalah media penyimpan yang sangat penting pada komputer. Sayangnya umur pemakaian yang terbatas. Kerusakan pada harddisk dapat disebabkan beberapa hal.
Misalnya :

Power supply yang tidak memadai dan merusak kontroller harddisk dan motor.
Harddisk terjatuh dan merusak mekanik didalamnya atau minimal terjadi bad sector.
Terlalu sering dibawa bawa tanpa pengaman membuat platter harddisk rusak karena goncangan berlebih.
Suhu didalam harddisk yang panas membuat kondisi harddisk dalam lingkungan tidak stabil.
 Hal yang masih dapat dilakukan untuk memperbaiki harddisk yang terkena bad sector adalah hanya kondisi dimana harddisk masih berputar, keadaan controller harddisk masih bekerja. Tetapi keadaan ini masih dibagi lagi, bila ingin mengunakan harddisk yang terkena bad sector.
Masalah penyebab bad sector adalah salah satu kerusakan yang sering terjadi. Kondisi kerusakan oleh bad sector dibedakan oleh 3 keadaan.
Kondisi dimana platter harddisk aus. Pada kondisi ini harddisk memang sudah tidak dapat digunakan. Semakin lama harddisk semakin rusak dan tidak berguna lagi untuk dipakai sebagai media storage.
Kondisi platter yang aus tetapi belum mencapai kondisi kritis. Kondisi ini dapat dikatakan cukup stabil untuk harddisk. Kemungkinan harddisk masih dapat diperbaiki karena platter masih mungkin dilow level.
Kondisi platter yang aus, baik kondisi yang parah atau ringan tetapi kerusakan terdapat di cluster 0 (lokasi dimana informasi partisi harddisk disimpan). Kondisi ini tidak memungkinkan harddisk diperbaiki.
Membicarakan keadaan harddisk untuk diperbaiki hanya memungkinkan perbaikan pada kondisi ke 2, dimana permukaan harddisk masih stabil tetapi terdapat kerusakan ringan di beberapa tempat.

Tujuan
Upaya untuk mengunakan harddisk yang terdapat bad sector
Men-eliminasi lokasi kerusakan pada bad sector.
Tahapan 1
Sebelum melakukan tahapan selanjutnya sebaiknya mengunakan tahapan 1 untuk memastikan kondisi platter harddisk yang rusak. Untuk mengetahui hal ini harddisk harus dilakukan LOW LEVEL FORMAT (LLF). LLF dapat dilakukan dari BIOS atau Software. Untuk BIOS, beberapa PC lama seperti generasi 486 atau Pentium (586) memiliki option LLF. Atau dapat mengunakan software LLF. Untuk mendapatkan software LLF dapat diambil di Site pembuat harddisk. Atau mencari utiliti file seperti hddutil.exe (dari Maxtor – MaxLLF.exe) dan wipe.exe versi 1.0c 05/02/96.
Fungsi dari software LLF adalah menghapus seluruh informasi baik partisi, data didalam harddisk serta informasi bad sector. Software ini juga berguna untuk memperbaiki kesalahan pembuatan partisi pada FAT 32 dari Windows Fdisk.
Setelah menjalankan program LLF, maka harddisk akan benar-benar bersih seperti kondisi pertama kali digunakan.
Peringatan : Pemakaian LLF software akan menghapus seluruh data didalam harddisk
Tahapan 2
Proses selanjutnya adalah dengan metode try dan error. Tahapan untuk sesi ini adalah :
Membuat partisi harddisk : Dengan program FDISK dengan 1 partisi saja, baik primary atau extended partisi. Untuk primary dapat dilakukan dengan single harddisk , tetapi bila menghendaki harddisk sebagai extended, diperlukan sebuah harddisk sebagai proses boot dan telah memiliki primary partisi (partisi untuk melakukan booting).
Format harddisk : Dengan FORMAT C: /C. Penambahan perintah /C untuk menjalankan pilihan pemeriksaan bila terjadi bad sector. Selama proses format periksa pada persentasi berapa kerusakan harddisk. Hal ini terlihat pada gambar dibawah ini.
Buat partisi kembali : Dengan FDISK, buang seluruh partisi didalam harddisk sebelumnya, dan buat kembali partisi sesuai catatan kerusakan yang terjadi. Asumsi pada gambar bawah adalah pembuatan partisi dengan Primary dan Extended partisi. Pada Primary partisi tidak terlihat dan hanya ditunjukan partisi extended. Pembagian pada gambar dibawah ini adalah pada drive D dan F (22MB dan 12 MB) dibuang karena terdapat bad sector. Sedangkan pada E dan G ( 758MB dan 81MB) adalah sebagai drive yang masih dalam kondisi baik dan dapat digunakan.
Untuk memastikan apa bad sector sudah terletak pada partisi harddisk yang akan dibuang, lakukan format pada seluruh letter drive dengan perintah FORMAT /C. Bila bad sector memang terdapat pada partisi yang dibuang (asumsi pada pengujian bad sector terletak pada letter drive D dan F), maka partisi tersebut dapat langsung dibuang. Tetapi bila terjadi kesalahan, misalnya kerusakan bad sector tidak didalam partisi yang akan dibuang melainkan terdapat pada partisi yang akan digunakan, anda harus mengulangi kembali proses dari awal dengan membuang partisi dimana terdapat kesalahan dalam membagi partisi yang terkena bad sector. Hal yang perlu diingat : Pembuatan partisi dilakukan dari awal ke akhir, misalnya C, D, E dan selanjutnya. Untuk membuang partisi mengunakan cara sebaliknya yaitu dari Z ke C. Kesalahan dalam membuang dan membuat partisi yang acak acakan akan mengacaukan sistem partisi harddisk.
Proses selanjutnya adalah membuang partisi yang tidak digunakan lagi. Setelah melakukan pemeriksaan dengan program FORMAT, maka pada proses selanjutnya adalah membuang partisi yang mengandung bad sector. Pada gambar dibawah ini adalah: Tahap membuang 2 partisi dengan FDISK untuk letter drive D dan E. Untuk E dan G adalah partisi letter drive yang akan digunakan.
Pada akhir tahapan anda dapat memeriksa kembali partisi harddisk dengan option 4 (Display partitisi) pada program FDISK, contoh pada gambar dibawah ini adalah tersisa 3 drive : C sebagai primary partisi (tidak terlihat), 2 extended partisi yang masih baik dan partisi yang mengandung bad sector telah dihapus.
Akhir proses. Anda memiliki harddisk dengan kondisi yang telah diperbaiki karena bad sector. Letter drive dibagi atas C sebagai Primary partisi dan digunakan sebagai boot, D (758MB) dan E (81MB) adalah partisi ke 2 dan ke 3 pada extended partisi.
Ketika program FORMAT menampilkan Trying to recover allocation unit xxxxxx, artinya program sedang memeriksa kondisi dimana harddisk tersebut terjadi bad sector. Asumsi pada pengujian dibawah ini adalah dengan Harddisk Seagate 1.2 GB dengan 2 lokasi kerusakan kecil dan perkiraan angka persentasi ditunjukan oleh program FORMAT :Kondisi Display pada program Format persentasi yang dapat digunakan
Baik 0-20% 20%
Bad sector 21% Dibuang
Baik 22-89% 67%
Bad sector 91% Dibuang
Baik 91-100% 9%
Bila anda cukup ngotot untuk memperbaiki bad sector anda, dapat juga dilakukan dengan try-error dengan mengulangi pencarian lokasi bad sector pada harddisk secara tahapan yang lebih kecil, misalnya membuat banyak partisi untuk memperkecil kemungkinan terbuangnya space pada partisi yang akan dibuang. Semakin ngotot untuk mencari kerusakan pada tempat dimana terjadi bad sector semakin baik, hanya cara ini akan memerlukan waktu lebih lama walaupun hasilnya memang cukup memuaskan dengan memperkecil lokasi dimana kerusakan harddisk terjadi.
Bila anda belum puas dengan hasil mencari bad sector, maka anda dapat mengulangi prosesur diatas. Untuk melakukan Tips ini sebaiknya sudah mengetahui prosedur dalam membuat partisi dengan program FDISK.
Yang perlu dicatat pada tip ini adalah, berhati-hati pada pemakaian program LLF. Sebaiknya mengunakan single drive untuk mengunakan program ini. Kesalahan melakukan LOW LEVEL FORMAT pada harddisk sangat fatal dan tidak dapat dikembalikin seperti kondisi semula.
Untuk harddisk yang terkena BAD SECTOR sebaiknya mengunakan harddisk yang kondisinya belum terlalu parah atau bad sector terdapat di beberapa tempat dan tidak sporadis tersebar. Kerusakan pada banyak tempat (sporadis bad sector) pada harddisk akan menyulitkan pencarian tempat dimana terjadi bad sector.



Blue Chip. Apakah benar clone messiah ini bisa sebagus aslinya?

Kali ini VGI labs kedatangan Blue Chip yang sebelumnya kami pandang sebelah mata. Bukan apa apa, tapi pengalaman saya dengan Magic dan Axe (clone Origa) membuat saya tidak begitu percaya dengan chip hasil kloning.


Beberapa waktu lalu sebenarnya kami sudah mendapatkan PS2 30006R dengan Blue Chip yang sudah terinstal. Pada saat itu hasilnya kurang bagus. Beberapa game versi US seperti Metal Gear Solid 2 dan Ace Combat 4 tidak berhasil di boot. Istilahnya 'milih-milih'. Atas dasar ini VGI tidak menganjurkan para gamer untuk memakai chip ini. Tapi itu berita lalu...

2 hari lalu salah satu rekan kami di ITC mangga dua mengatakan kalau dia sudah menjual banyak 30006 R dengan Blue Chip tanpa masalah. Ini yang buat kami penasaran. Bukankah Blue Chip banyak masalah? Mana mungkin tidak ada masalah? Selidik punya selidik, ternyata ada perubahan pada skema Blue Chip. Kali ini instalasi Blue Chip menggunakan 2 ground (istilah untuk solder ke mother board). Benarkah? Jadi kami pun mencobanya sendiri. Kami mencoba kali ini dengan Blue Chip untuk mesin 30006 R. Untuk mesin US dan PAL, konon Blue Chip ada versi yang berbeda.
 Setelah dicoba, memang benar adanya. PS2 30006 R dengan Blue Chip bisa dibilang memboot semua game dengan sempurna. Dari original US, J, PAL, hingga PSX bisa diboot dengan sempurna. Hebat juga chip ini ya? Tapi sayangnya seperti Messiah aslinya, tetap saja Blue Chip ini tidak bisa memainkan DVD movie asli diluar regionnya.

Berikut kesimpulan yang kami ambil atas Blue Chip yang diinstal di PS2 30006R (PS2 versi asia, NTSC J, 220V, DVD movie region 3)
  1. Boots CD/DVD backups (1 kali reset)
  2. Boots imports game (US dan PAL, matikan PS2, nyalakan kembali)
  3. Boots PAL DVD Movie region all
  4. Boots PSX backups (hold reset for 5 sec)
Seperti yang saya bilang diatas, mesin PS2 30006R ini dasarnya memiliki region 3 untuk DVD. Region 3 berarti adalah PAL DVD movie. Dengan demikian, walaupun mesin ini standarnya adalah NTSC J, yaitu NTSC, tapi dengan hebatnya bisa memboot film DVD PAL. Ini bisa dibilang luar biasa. Mesin NTSC yang bisa memboot DVD movie PAL! 30001 dan 30000 tidak bisa melakukan hal ini.

Kesimpulan akhir, mesin 30006 R dengan Blue Chip memiliki harga yang dibawah 30004R dengan Messiah asli bisa kamu pertimbangkan untuk menjadi mesin PS2 kesayangan kamu dirumah.
Percobaan yang kami lakukan berhasil dengan baik. Chip kloning messiah ini berhasil melakukan tugasnya dengan baik.



Tulisan ini hanya untuk menyempurnakan postingan sebelumnya.
Setelah pemeriksaan disimpulkan bahwa kerusakan pada IC audio processor LV1116N karena sudah disolder ulang pun tidak membawa hasil dan bila mana anda tidak mendapatkan IC tersebut.
Akhirnya diputuskan untuk memodifikasi sedikit.

Caranya adalah sbb:

1. Angkat IC LV1116N (SMD)

2. Sambungkan/pasang Jumper JP3704 yang yg tersambung dgn ATT out dengan power audio dan JP3702 untuk audio in external / AV yang sebelumnya jumper ini tidak terpasang.

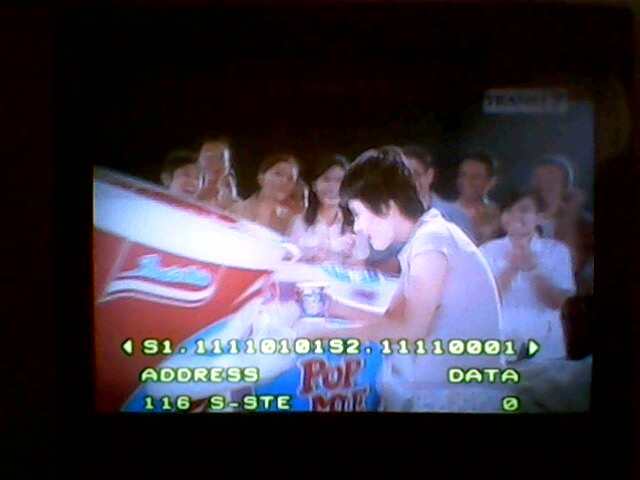

3. Masuk service mode cari menu SOUND-STE (Stereo) rubah nilainya menjadi 0 (mono)


Selamat!!!! anda telah berhasil dan hasilnyapun sangat memuaskan.



lagi-lagi tv merk LG masuk keruang bedah dengan keluhan tidak ada suara tetapi gambar normal.berbekal dari pengalaman yang sering kali ditemukan pada televisi merk LG dengan gejala kerusakan seperti yang disebutkan di atas langsung saja kecurigaan tertuju pada ic LV 1116N.tanpa rasa ragu langsung saja kasi tahu sama pemilik tv kalau ic suaranya sudah rusak.tanpa banyak basa basi si pemilik tv langsung bilang kalau ada icnya ya diganti saja berapapun harga dan upah kerjanya saya bayar yang penting tv bisa normal kembali dengan catatan harga komponen plus ongkos kerjanya tidak sama harga dengan beli tv yang baru.setelah di utak atik ternyata tv memang sudah dibawa ketempat service yang lain,dan untuk menguatkan dugaan saya tanya sama yang punya tv. pak,tv ini apa sudah pernah di bawa ke tempat service ya..? dengan nada suara yang agak tinggi bapak menjawab,iya saya sudah bawa ketempat service tapi tidak ada perubahan.padahal sudah ganti ic ini, sambil meberikan ic yang diperlihatkan sama saya.dan memang benar saja ic croma sudah di ganti,sambil bertanya jawab dengan bapak saya ganti ic lv 1116n dan setelah selesai tanpa rasa ragu saya langsung tutup kasing tv dengan tidak melakukan tes terlebih dahulu.setelah selesai kemudian baru televisinya dites dengan dvd dan .....akhirnya suaranya langsung timbul...dengan wajah tersenyum si bapak lansung bertanya berapa total yang harus di bayar...

Disini saya akan mencoba memasang HDD playstation 2 dengan power supply yang diambil langsung dari mesin playstation 2. Jadi power supplay yang diluar tidak digunakan. ikuti langkah pengerjaannya sebagai berikut :

Alat yang kita butuhkan adalah :

1. Kabel power supply PC (komputer)


2. Kabel koneksi harddisk to USB

3. Solder 30 watt + tenol


Langkah-langkahnya adalah sebagai berikut :

1. Buka tutup casing PS2 bagian atas dan bagian bawah.








2. Lepaskan power supply dan buka plat penutup board, kemudian pasang kabel power supply PC seperti gambar berikut :





Keterangan :
Kabel kuning disolder pada (fuse) PS16 bertegangan 12 volt
Kabel merah disolder pada (fuse) PS9 bertegangan 5 volt
Kabel hitam disolder di ground


Apabila nomor fuse tidak sama dengan yang saya tulis disini, Anda bisa memakai cara yang berikut ini : fuse yang terletak di atas / disamping sebelah kanan = 5 volt dan fuse yang terletak di bagian bawah / disamping sebelah kiri = 12 volt.

3. Setelah terpasang, tutup kabel yang disolder tadi dengan solatip untuk mencegah terjadinya sort/konsleting.





4. Pasang lagi plat penutup board dan letakkan harddisk seperti gambar berikut :




5. Kemudian beri pengganjal dari kardus bekas di atas harddisk supaya harddisk bisa kencang dan tidak kocak.





6. Pasang penutupnya dan juga power supply seperti gambar berikut :





7. Kemudian pasang kembali casing penutup bagian atas dan bagian bawah. Sebelum kabel kita tancapkan ke harddisk sebaiknya Anda cek dulu tegangan yang keluar dengan cara menghidupkan mesin PS-nya dan cek menggunakan multi tester.
• kabel kuning : 12 volt
• kabel merah : 5 volt
• kabel hitam = Ground


8. Setelah di cek dan semua tegangannya sesuai, tancapkan kabel power supply PC dan kabel USB seperti gambar berikut :






9. Selesai. Gunakan MCMULTI untuk hd loadernya.

 Monitor anda rusak
Terima Service LCD - Monitor:
- Mati total
- Gambar / Warna kabur / buram
- Bayangan
- Gelap
- Kesemutan
- Bergaris
- Ada matahari

Mengenai harga bervariasi tergantung kerusakan,
Min Charge Rp. 100.000,- (Tanpa konfirmasi ke cust),
Jika ada pergantian hardware dan harga diatas min charge akan kita konfirmasi ke cust,
Waktu pengerjaan lebih kurang 2 hari
Cancel / Gagal Service - No Charge / Tidak di kenakan biaya.


NB: Juga ada terima service CPU / Laptop / Iphone
Kami tidak bertanggung jawab atas data yg ada pada media penyimanan seperti HDD, FlashDisk, SSD, Memory Card, dll

Lokasi : Taramann, sidoharjo, sragen ( barat lapangan taraman )
Contact Person / Hubungi :
Sekawan servis :
    Ada beberapa data kerusakan pada LCD Monitor yg perlu anda ketahui:

- POWER SUPPLY: memberikan tegangan Vdc dan arus listrik tertentu yang sangat stabil untuk bagian Inverter dan Mainboard LCD serta Panel LCD. Kerusakan pada power supply / adaptor dapat menyebabkan :
LCD mati,
nyala sebentar lalu mati,
lampu nyala tapi tidak tampil gambar,
kalau sudah lama (1-2 jam), lalu mati,
nyala bagus, kalau dimatikan tidak bisa dihidupkan lagi,
tampilan kadang bagus, kadang tidak bagus.

- MAINBOARD: memproses sinyal input RGB dan Sync H/V, mengolah resolusi dan matriks gambar yang tepat pada panel LCD, mengendalikan lampu backlight dan Inverter. Kerusakan pada mainboard dapat dilihat dari gejala seperti, lampu power nyala, tapi .. :
tidak ada tampilan gambar,
tampilan hanya ada pada resolusi tertentu,
ada tampilan, lalu hilang kalau sudah nyala agak lama,
ada tampilan 'No Signal .. ' atau 'Input Resolution is out of range' dll saat kabel vga tidak dihubungkan,

- INVERTER: mendapat suplai daya dari power supply / adaptor, menghasilkan tegangan tinggi pada lampu backlight untuk menerangi LCD. Kerusakan pada Inverter dapat menyebabkan :
tidak ada tampilan,
nyala sebentar lalu mati,
ada tampilan, tapi gelap sekali,
lampu power kedap-kedip, dan dapat menyebabkan power supply ikut rusak,
tampilan kedap-kedip, terang gelap,
PERHATIAN : Tegangan Inverter sangat tinggi, dapat membahayakan keselamatan
jiwa bila tidak ditangani secara profesional atau oleh ahlinya !!!


- PANEL LCD: sebagai penampil gambar yang menggunakan teknologi crystal cair (Liquid Crystal) maupun pengembangannya, merupakan bagian part yang paling mahal dari sebuah LCD Monitor. Kerusakan pada panel LCD ini, antara lain seperti :
dead pixel, ada satu atau beberapa pixel mati maupun nyala terang yang tidak dapat berubah sesuai gambar tampilan layar,
tampilan bergaris tidak ada gambar,
tampilan bergaris berubah-ubah tempat,
tidak ada tampilan
terang, tapi tidak ada tampilan
Indikator Kerusakan pada Laptop:

Ada beberapa indicator kerusakan pada Laptop yang biasanya kita jumpai. Dengan membuat alur dalam menentukan jenis kerusakan tentukan akan mempermudah untuk memperbaiki kerusakan secara cepat.

Biasanya ada beberapa ciri-ciri yang dapat kita jumpai sebagai tahapan awal didalam pengerjaan servis laptop, yaitu antara lain :

- LCD
Layar Tidak Nampak, menyala tapi keluar garis garis vertical, tampak block hitam, gambar tidak simetris / acak. Pengerjaan awal : coba cek dulu konektor ataupun soket-soket yg berhubungan dengan monitor.

- Keyboard
Beberapa tuts tidak berfungsi, keluar bunyi beep panjang pada saat laptop dinyalakan, cursor berjalan tidak stabil / bergerak sendiri. Kerusakan yang lebih parah : biasanya konslet dan ini menyebabkan computer setelah booting, restart-restart

- Memory
Pada saat computer dihidupkan tidak tampak tampilan sama sekali, blue screen pada saat mulai loading Operating System. Bisa juga keluarga suara beep berulang-ulang

- Motherboard / IC regulator
Dihidupkan agak sulit, batere tidak mau discharge, Mati Total. Indikator charger nyala setelah dilakukan pengecasan lampu indicator pada charger mati (konslet). Jadi terjadi arus balik pada powernya…. Sering terjadi

- Charger
Batere tidak mau di charge, tidak ada indicator masuk power, laptop di charge posisi hidup malah kemudian mati. Layar bergetar tidak stabil.

- DVD / CD room
Tidak mau membaca CD, indicator CD off

- Hardisk (2.5)
Loading data / System lambat, berbunyi tidak normal, dll

- Chipset / VGA
Layar tidak tampil, kalaupun tampil tidak mau akses ke Bios. Ada terdengar suara beep secara beraturan.


Diatas Merupakan kerusakan kerusakan yang sering terjadi di laptop secara hardware, Jika secara Software biasanya pemicunya ada 2 :
1. Virus
2. Human Error ( File system terhapus secara sengaja atau tidak )

Biasanya ciri2nya kerusakan pada software :
1. Tidak mau booting ke OS
2. Pada Loading awal desktop banyak informasi error
3. Proses Loading sangat Lambat
4. Tidak bisa membuka Aplikasi
5. Flasdisk Tidak bisa di baca
6. Folder Option pada Explorer Tidak bisa di buka
7. File regedit tidak bisa di eksekusi

================================================== ===========================================

Kerusakan Umum Note Book
Berikut kami memberikan list daftar kerusakan yang sering terjadi dengan notebook, diantaranya yaitu:

1. Battery Pack Drop.
Umumnya battery pack notebook rata-rata dapat di gunakan selama 2-3 jam (jenis Lithium ION ). Ternyata setelah di pakai, battery hanya tahan di gunakan selama 1 (satu ) jam atau mungkin kurang. Jika ini yang terjadi, berarti battery pack telah rusak atau biasa di sebut dengan istilah”drop”. Over charge adalah penyebab utama sel battery rusak. Perhatikan indikator battery pada notebook. Jika battery telah penuh terisi, segera plug out adaptor dari notebook. Usahakan battery pack di gunaka secara teratur(charge hingga penuh, lalu discharge hingga habis). Misalkan anda berencana untuk tidak menggunakan battery dalam jangka waktu lama, sebaiknya discharge dulu battery pack hingga habis, lalu lepaskan dari notebook anda.

2. No Display/Blank.
Keadaan dimana notebook saat di nyalakan(switch ON) tidak menampilkan gambar apa-apa pada layar/screen, sedangkan LED indikator Power ON, Battery Charge atau harddisk menyala normal. Ini terjadi jika notebook mengalami kerusakan pada memori card atau ChipSet di Motherboard. Kalau hanya sekedar memori card yang rusak, tentu bukan hal yang membuat kepala pusing. Kita tinggal melepas dan mengganti dengan memori yang baru. Lain halnya jika kerusakan yang terjadi ternyata pada ChipSet (northbridge/southbridge atau VGA ChipSet).ChipSet ditanam langsung pada Motherboard (onboard) dan tidak untuk di lepas-lepas. Kerusakan sering diakibatkan oleh pemakaian notebook yang terlalu lama. Perhatikan baik-baik sistem pendingin (coolingFan) di notebook anda, apakah bekerja dengan baik atau tidak. Anda dapat menambahkan sebuah CoolingPad agar notebook tidak terlalu panas.

3. No Power / Mati total.
Notebook dikatakan no power/ mati total jika saat tekan switch ON, notebook tidak merespon apa-apa. Jika di perhatikan, LED indikator pada notebook tidak ada yang menyala. Jangan anda terus – menerus mencoba menekan switch ON dengan harapan notebook akan menyala, kerusakan bukan pada komponen switch, melainkan pada power controller di Motherboard. Ada beberapa faktor penyebab utama dari kerusakan ini, antara lain:

* Tegangan keluaran adaptor notebook tidak stabil (ini terjadi pada adaptor yang mengalami kerusakan)

* Pemakaian Notebook yang terlalu lama

* Over charge battery pack

* Penggunaan battery pack yang telah drop/ rusak
Komponen Baterai Laptop

Komponen laptop yang paling mudah rusak dalam pemakaian normal harian adalah baterai! Apa yang salah? Semua instruksi dari buku panduan pengguna telah di ikuti dengan hati-hati tapi dari semua komponen laptop, tetap saja komponen baterai yang paling rentan untuk rusak atau punya performa yang semakin memburuk seiring dengan berjalannya waktu. Baterai merupakan komponen yang cukup penting dari laptop. Apabila laptop tanpa baterai sama saja bukan laptop karena tidak mobile.

Ada beberapa pertanyaan berkaitan dengan baterai :
1. Saya baru pakai 3 bulan/1tahun kok baterai sudah tidak bisa dipakai
2. Baterai saya charge kok tidak penuh2x hanya sampai xx%
3. Lampu charge baterai menyala tetapi kalau adaptor di cabut laptop ikut mati / baterai tidak berfungsi normal.
4. Baterai saya simpan (tidak dipasang di laptop) setelah beberapa waktu kok tidak bisa dipakai lagi. Karena KATA ORANG : Kalau baterai mau awet lebih baik dicabut.
5. Dst

Ada 2 komponen utama baterai yaitu :
1. CELL LITHIUM
• Tempat menyimpan energi
2. BOARD BATTERY
• Yang mengatur arus, menyimpan DATA/informasi dari CELL LITHIUM. Hal ini dikarenakan LIthium bahan tidak dapat mengendalikan diri sendiri dan mudah meledak , beda dengan NI-CD. Sehingga harus di monitor panas, arus yg lewat (I), tegangan (V), charging time, etc.

Penjelasan Singkat :
1. Baterai dipakai BUKAN BERDASARKAN WAKTU (hari, bulan, tahun), tetapi di-DIHITUNG berdasarkan CYCLE CHARGE-DISCHARGE, setiap satu cycle kemampuan berdasarkan kalkulasi BOARD BATTERY akan berkurang, bukan kemampuan cell baterai. Dimana BOARD BATTERY ada batasan minimum kemampuan baterai yang diperbolehkan. Pada umumnya baterai bisa sampai 300-600 cycle. Jadi kalau dalam satu hari melakukan 30 cycle, kurang lebih baterai dalam 10 hari akan drop

2. Kenapa tidak penuh2x, karena Current Capacity di BOARD BATTERY tidak sinkron/SAMA dengan perhitungan Arus dan Voltage CELL BATTERY (CELL IMPEDANCE). Ada beberapa type yang bisa di kalibrasi ada yang di LOCK oleh MANUFACTURE BATTERY (Bukan Manufacture laptop).

3. Kondisi ini biasanya karena SAFETY CIRCUIT di BOARD BATTERY sudah rusak, bisa di akibatkan over current (I), over voltage (V) maupun heat atau panas. Dan didalam BOARD BATTERY terdapat safety circuit 3 lapis dan CUKUP CERDAS.

4. Didalam BOARD BATTERY terdapat “self discharge/day” parameter dimana apabila battery tidak dipakai akan mengurangi “Current Capacity” di BOARD BATTERY , dimana ada minimum CURRENT CAPACITY yang di ijinkan oleh BOARD BATTERY. Apabila terlalu rendah maka BOARD BATTERY akan mengaktifkan SAFETY CIRCUIT, alias bunuh diri.

Dari tahapan diatas terlihat sebenarnya masalah baterai lebih banyak di akibatkan oleh BOARD bukan CELL BATERAI. Tetapi juga harus di ingat LI-THIUM harus di monitor dengan benar proses charging dan discharging, dikarenakan sifat dari bahan tersebut mudah terbakar dan mudah meledak. Tetapi memang memiliki keuunggulan kemampuan yang lebih besar dibandingkan seri Ni-CD. Begitulah adalah hal positif menggunakan lithium tetapi terdapat pula hal negatifnya.


Kerusakan Baterai Laptop

Pada dasarnya baterai terdiri dari 2 bagian komponen pokok...:
1. Cell Baterai
2. Controler Baterai
Tanda2 kerusakan baterai, antara lain :
1. Dicash 10 menit full tapi begitu batterai dipake 10 menit pula laptop mati.
2. no charging
3. indikator charging blinking
4. dll.......

Penyelesaian dan solusi
Untuk point 1 biasa kerusakan ada pada cell baterai yang notabene cell baterai soak. Jalan keluarnya ganti cell yang soak.
Untuk point 2 ini yg agak rumit Bosss......bisa juga kerusakan terjadi pada MB laptopnya khususnya pada chipset yg menangani charging (ada banyak tipe, tergantung merk lepi), tapi tidak menutup kemungkinan sekering pada baterai putus bisa juga komponen2 sekunder lainnya pada batterai
3. Untuk point ke 3 kerusakan ini mirip dengan kerusakan printer (waste tank full) untuk istilah pada baterai cycle count, jika tanya bagai mana membetulkan waste tank full, pasti bloger semua jawabnya software resetter, yap........betul. Teman teknisi semua hanya membutuhkan 2 alat pokok untuk membetulkan kerusakan point 3 ini :

- Sebuah Interface dari komputer ke baterai, teman teknisi bisa bikin sendiri......
- setelah interface udah selesai, tinggal butuh softwarenya...saya sebut 2 dari sekian banyak pilihan.....very sorry gan..!!!

Battery EEPROM Works
AccPlus1.4


Dan setelah teman teknisi bermain2 dengan nih software, maka akan sering melihat data seperti ini:

EEPROM chip : AK6480A
Controller : M37516
FullChargeCapacity : 3600
CycleCount : 4520
ManufactureDate : 2006.3.28 (ymd)
ManufacturerName: Panasonic
DeviceName : IBM-02K6710
DeviceChemistry : LION

TAMBAHAN :

Tanya : Saya baru pakai 3 bulan/1tahun kok baterai sudah tidak bisa dipakai :
Baterai dipakai BUKAN BERDASARKAN WAKTU (hari, bulan, tahun), tetapi di-DIHITUNG berdasarkan CYCLE CHARGE-DISCHARGE, setiap satu cycle kemampuan berdasarkan kalkulasi BOARD BATTERY akan berkurang, bukan kemampuan cell baterai. Dimana BOARD BATTERY ada batasan minimum kemampuan baterai yang diperbolehkan. Pada umumnya baterai bisa sampai limit minimum 600-1200 cycle. Jadi kalau dalam satu hari melakukan 3 cycle, kurang lebih baterai dalam 300-400 hari akan drop.

Baterai saya charge kok tidak penuh2x hanya sampai xx% :
Kenapa tidak penuh2x, karena Current Capacity di BOARD BATTERY tidak sinkron/SAMA dengan perhitungan Arus dan Voltage CELL BATTERY (CELL IMPEDANCE). Ada beberapa type yang bisa di kalibrasi ada yang di LOCK oleh MANUFACTURE BATTERY (Bukan Manufacture laptop).
Lampu charge baterai menyala tetapi kalau adaptor di cabut laptop ikut mati / baterai tidak berfungsi normal :
Kondisi ini biasanya karena SAFETY CIRCUIT di BOARD BATTERY sudah rusak, bisa di akibatkan over current (I), over voltage (V) maupun heat atau panas. Dan didalam BOARD BATTERY terdapat safety circuit 3 lapis dan CUKUP CERDAS

Baterai saya simpan (tidak dipasang di laptop) setelah beberapa waktu kok tidak bisa dipakai lagi. Karena KATA ORANG kalau baterai mau awet lebih baik dicabut :
Didalam BOARD BATTERY terdapat “self discharge/day” parameter dimana apabila battery tidak dipakai akan mengurangi “Current Capacity” di BOARD BATTERY , dimana ada minimum CURRENT CAPACITY yang di ijinkan oleh BOARD BATTERY. Apabila terlalu rendah maka BOARD BATTERY akan mengaktifkan SAFETY CIRCUIT, alias bunuh diri



Kali ini kang Eko akan mencoba sharing tentang cara memperbaiki TV Polytron Minimax MX6203M yang Stanby Terus, Kang Eko sempet pusing dengan kasus Polytron ini. Ok lanjut .....

Cara Service TV Polytron Minimax MX6203M Stanby Terus :

Indikasi Awal :
Ketika TV Polytron MX6203M ini dihidupkan lewat tombol power, led menyala merah tandanya tv stanby. Kebetulan Remote Tv ini sudah rusak. Terus kang Eko tekan tombol program untuk menyalakan TV, Polytron MX6203M ini kelihatan mau nyala dengan led warna merah jadi mati. Tapi setelah ditunggu beberapa saat, led kembali jadi merah lagi atau stanby.

Penyebab :
IC Vertikal TDA8174 rusak / konslet, sehingga menyebabkan IC Chroma / program STV2286 menjadi protek.


Berikut cerita service yg telah Kang Eko lakukan terhadap TV Polytron Minimax MX6203M Stanby Terus :

Awalnya Kang Eko cek elco di jalur B+ yg tegangannya kalo nggak salah 50v, dan ternyata kondisi elco masih bagus. Elco coba sy ganti, tapi ternyata TV Polytron Minimax MX6203M ini tetep stanby. Kemudian Kang Eko coba browsing dan berikut ini hasil browsing :

" Kasus tv ini biasanya sering disebabkan oleh Vcc 50v yang tidak beres hanya karena nilai elco filternya yang terlalu kecil yaitu 10uF 60v, karena Vcc 50v tersebut adalah suplay utama Tr Driver Hor. Kalau rekan2 mengalami coba elco tersebut diganti dulu, tetapi dengan nilai yang lebih tinggi, misal 22uF 100v.

Pada permasalahan kedua: kalau elco sudah diganti dan Vcc minimal sudah mencapai 45v, coba distart apakah rangkaian Hor bekerja atau tidak ? Kalau diam coba ukur pada titik Colector Tr Driver Hor, kalau tegangannya rendah dibawah 15v atau Nol Volt berarti Ocsilator Hor dari IC Chroma tidak keluar. Dan jangan dulu punya pikiran untuk mengganti IC-nya, karena kebanyakan tidak rusak !!! Inilah yang bisa disebut protect !

Lepas dulu D304 (4148) di pin 46 (BCL), jalur ini melewati sebuah R menuju titik ABL Flyback, lalu coba start kembali tv pasti bisa nyala dan Hor bekerja tetapi biasanya gelap, kemudian ukur titik ABL FBT tadi, kalau Nol Volt pasti R ABL putus, sehingga menyebabkan protect !!!

R ABL yang mengambil dari B+ 115v dan menyebabkan protect tadi...Nilainya 82k...."


Kemudian Kang Eko mulai praktekkan:


1. Ukur semua tegangan dan semua mengalami penurunan yg 50v jadi 23v. hal ini wajar karena TV dalam kondisi stanby.
2. cek R ABL = hasil normal
3. ganti elco filter untuk vertikal biasanya 1uF/50v = hasil nihil
4. Sempet juga berfikir kalau flybacknya yg rusak, tapi ternyata tidak.
5. kemudian dioda di jalur pin 46 IC Chroma STV2286 Kang EKo lepas, dan ternyata betul, Flyback bekerja dan TV Polytron Minimax MX6203M ini kelihatan nyala tapi gambar tidak tampil. Setelah Kang Eko ulangi untuk menghidupkan TV ini lagi dan perhatikan gambar di layar, ternyata sekilas terlihat garis putih horisontal ditengah layar. Baru ketemu masalahnya ........! Ini menunjukkan kalau IC vertikal rusak.

Ternyata setelah Kang Eko ganti IC vertikal TDA8174, TV Polytron Minimax MX6203M ini langsung nyala begitu dihidupkan.

Alhamdulillah ........

Pesen : Kalo service, urutkan dulu kerusakan termudah menurut perkiraan kita. Padahal yg rusak cuma IC vErtikal, tapi kang Eko sudah kebablasen ngecek yg lainnya yg lebih rumit....

Selamat MEncoba ....
