Televisi SHARP WONDER mati total

On 0 komentar


Televisi mati total …. ? itu sih gampang. Paling IC / TR Regulatornya yang jebol, bonus nya  sekring atau resistor batu yang putus. Kecil bos …. !

Eit …. ! tunggu dulu, ini TV SHARP  tuan,  bisa saja gejala mati total tersebut adalah bagian dari sistem proteksi nya yang sangat canggih.

Umumnya, sistem proteksi pada TV SHARP menggunakan lampu STANDBY nya sebagai indikasi terjadinya gangguan pada sistem firmware atau pun kerusakan pada komponennya. Tetapi bila gangguan yang dialaminya sangat serius dan bisa berakibat fatal, sistem proteksi pada TV SHARP tersebut akan memutuskan seluruh aliran tegangan, dan mematikan TV secara total.

Berdasarkan pengalaman penulis. Berikut langkah-langkah yang ditempuh untuk mengetahui apa yang menyebabkan TV SHARP WONDER atau yang sejenis mati secara total.

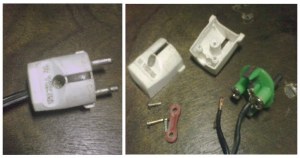

1. Cek kabel yang menghubungkan TV dengan Setop kontak, hal ini jangan dianggap sepele, apalagi kalau steker pada kabel tersebut sudah diganti dengan steker yang bisa dibongkar pasang. Pernah dialami penulis  saat memperbaiki TV yang mati total, semua komponen pada rangkaian regolatur sudah diperiksa tapi tidak satu pun ditemukan adanya komponen yang rusak. Setelah  kabel listriknya di cabut dari PCB TV dan dicek Tegangan nya, ternyata penyebabnya hanya gara-gara  terlepas nya salah satu kabel pada steker bongkar pasang tersebut.

2. Periksa sekring ( F 701 ) kalau putus, periksa  IC 701 ( STR F 6654 ) . Blia F 701 putus  ada kemungkinan IC tersebut jebol, ganti dahulu dengan yang baru.
Bila ternyata TV hidup, tapi  terjadi penyempitan pada sisi kiri dan kanan layar, disertai gambar yang bergoyang ketika volume suaranya di keraskan. Periksa R 710 dan R 711 ( keduanya berukuran 0,33 Ohm /  1 Watt  ) , mungkin salah satu diantaranya  ada yang putus. Karena kedua resistor ini di pasang secara paralel, maka sebaiknya dilepas dahulu sebelum di periksa.
3.Setelah IC 701 diganti, tapi masih belum ada tanda-tanda kehidupan. Ukur hambatan R 723 ( 680 k Ohm ), kalau putus ganti dengan yang baru.

4.Masih belum mau hidup juga … ? sekarang periksa Dioda Zener D 710 dan D 716, kedua dioda ini biasanya Short juga bila IC 701 jebol. Jika D 710 dan D716 tidak apa-apa, periksa kondisi Q 710 ( C 4517 ).
Sebenarnya masih banyak lagi bagian Regulator yang perlu di telusuri , guna melacak keberadaan komponen yang berma salah. Tapi kita batasi saja sampai di sini dulu ( Karena terbatasnya tempat dan  juga keterbatasan Ilmu ),  kita anggap saja bukan rangkaian Regulator yang menjadi penyebab mati total nya TV.
Sebelum pemeriksaan di lanjutkan pada bagian lainnya, kita rapi kan dahulu rangkaian Regulator yang sudah kita acak acak tadi. Kalau ada komponen yang dilepas, sebaiknya di pasang kembali seperti semula.
5.Sekarang kita beralih ke bagian lainnya, coba lepaskan D 762 dari papan PCB TV.
Bila pada tahap ini ternyata TV bisa hidup, berarti IC 801 ( TDA 9381 – IX 3410 ) sudah tidak berfungsi lagi dengan baik. Bukan D 762 yang kita cabut tadi.
Agar lebih yakin, tunggu beberapa saat. Biasanya setelah beberapa menit dihidupkan, TV akan mati Stanby dan hidup kembali dengan sendirinya. Untuk melakukan penggantian, usahakan menggunakan IC yang sama tipe nya. Tapi bila mengalami kesulitan untuk mendapatkannya, bisa diganti dengan tipe TDA 9381 – IX 3412.

Sebenarnya masih banyak hal yang dapat menyebabkan  TV SHARP mati secara total, tapi pengalaman penulis hanya sebatas itu saja. Bila pada langkah-langkah di atas sudah dicoba tapi tidak membuahkan hasil, jangan menyerah, asal tekun dan sabar pasti pada akhirnya anda temukan juga solusi nya.
