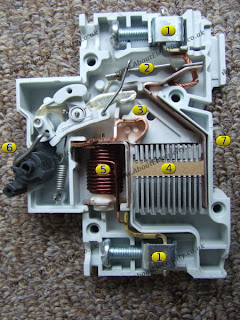

Keterangan:
1. Cable terminals
2. Bi-metal thermo element
3. Contacts
4. Arc chamber
5. Solenoid
6. Operating handle - used to manually trip and reset the circuit breaker.
7. Din rail mounting
MCB merupakan singkatan dari Miniature Circuit Breaker yang memiliki fungsi sebagai pemutus arus listrik jika arus listrik mengalami kenaikan secara mendadak atau perlahan hingga mencapai batas maksimal kemampuan MCB, selain itu MCB juga berfungsi sebagai pengaman hubung singkat. MCB merupakan salah satu pengaman arus listrik yang menggunakan bimetal sebagai komponen utama, bimetal adalah dua lapis logam yang memiliki koefisien muai yang berbeda dan disatukan dengan posisi sejajar, sehingga ketika arus listrik yang mengalir pada bimetal melebihi batas maka akan menimbulkan panas dan bimetal menjadi bengkok karena logam yang memiliki muai lebih tinggi akan memuai lebih panjang sedangkan logam yang memiliki muai lebih rendah akan memuai lebih pendek. Sehingga logam yang memiliki muai lebih tinggi akan membengkok ke arah logam yang memiliki muai lebih rendah, bimetal yang membengkok akan memicu MCB untuk off. Selain itu MCB juga menggunakan elektromagnetik sebagai komponen utama, jika bimetal berfungsi memutus arus listrik lebih maka elektromagnetik berfungsi memutus arus listrik jika terjadi hubung singkat.
