Kerusakan protek Tv Sanyo

On 0 komentar


 Saat di TKP, kerusakan tv ini adalah saat tekan power tv posisi standby lampu led menyala terang.
Tekan channel pada tv led redup dan ada suara flyback bekerja tapi kemudian led kembali terang yang artinya tv kembali standby.

Mulai mencari penyebabnya dengan melepas jalur proteknya tapi ini dilakukan setelah pengecekan tegangan keadaan normal.
Setelah proteknya dilepas terutama dioda jalur heater dan sensor teg 9v tv bisa menyala namun gambar agak redup/kurang kontras dan agak membesar.

Coba adjust hor amp/dc gambar bisa menyempit namun tidak maksimal.

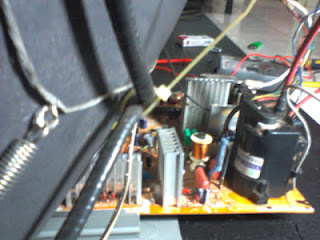

Pegang heatsink TR EW out panas sekali dan ternyata flybacknya juga cepat panas.

Coba putar screen karena gambar agak redup dan tiba2 tv langsung mati dan led kedip2 disertai B+ mendut2 dan ternyata flybacknya rusak.

Memang gejala dari awal sudah kelihatan rusak flyback ditandai dgn gambar membesar dan kadang mendut2 / breating.

Perlu diwaspadai flyback type ini BSC26-2670S / 1LB4L40808000 memang mudah rusak apalagi membeli bukan yang asli tapi bisa juga kita memodifnya dgn FBT type lain.

Berikut adalah titik2 proteksinya:

1. Pin Protek pin 23 IC QXXAVC796-N / LA76933 DE_ 57Y6


2. Proteksi Vertikal.


3. Proteksi X-ray.


4. Proteksi /sensor tegangan 9v dan 24v.
