Tip Service TV Sharp

On 0 komentar



     Betapa pusingnya kepala kita ketika kita memperbaiki sebuah TV yang belum ketemu permasalahannya. Kepala rasanya ingin di jedotken ke tembok tetapi sayang cuma punya satu kepala. Misalnya saja TV Sharp UNIVERSE yg menggunakan IC TDA9381 / IX 3368. TV ini menggunakan system proteksi. Berikut adalah macam2 kerusakan TV Sharp.

  1. Tekan tombol, led berwarna hijau kemudian kembali merah/standby. Dikarenakan flyback tidak bekerja, biasanya karena Flyback rusak atau tidak bekerjanya Horizontal oscilator, ada tegangan 5V yang hilang untuk suply Hor OSC.
  2. Tekan tombol led berwarna hijau dan ada suara Flyback bekerja tapi tv tidak nyala malah lampu led kembali merah dan berkedip. Biasanya kerusakan pada data EEPROM biasanya pada setting Bahasa/ Language. Umumnya Setting semua bahasa di parameter diberi nilai 0.
  3. Tekan tombol led berwarna hijau dan sepertinya TV akan menyala tetapi tv kembali standby dan led berwarna kuning dan berkedip. Masih kerusakan pada data. LED F beri nilai 0.
  4. Tekan tombol TV hidup ada gambar kemudian kembali standby. Disebabkan ada tegangan yang awalnya normal kemudian drop dikarenakan komponen yg short atau bocor. Contohnya Dioda Zener 5v yg terhubung dengan dengan SDA dan SCL. Dan ada satu dioda zener juga di dekat flyback yg terhubung dg Heater dan tegangan 12v output inverter.
  5. Power suply tidak bisa start / standby walau sudah ditekan power on. Disebabkan karena tidak ada tegangan power on dari IC program untuk umpan ke TR switch Power suply karena tegangan di IC program lemah / drop. Ganti Elco 16V47UF dan 6.5V100UF pada IC suply 3.3V. Masalah seperti ini juga sering terjadi karena Elco 160V220UF sudah melemah/kering.
  6. Kerusakan pada bagian Vertical seperti IC koslet atau hilang tegangan.
  7. R 33 ohm untuk tegangan 45v untuk suply IC vertikal sering panas dan terbakar disebabkan karena C1n dan R 1K8 smd bypass ke ground kendor atau putus pada kaki 1 dan 2 IC Vertical, gejala ini juga disertai dengan tidak munculnya gambar/raster.
  8. TV menyala tapi tidak ada gambar hanya ada OSD, ada jalur Video yang putus yang melewati rangkaian horizontal biasanya karena PCB hangus.
  9. Suara siaran TV Gemeresek dikarenakan system suara BG rusak. Ganti IC eeprom samakan datanya, di parameter BG diberi nilai 1.
  10. Untuk yang menggunakan IC Suara AN5891K pada parameter harus di beri nilai 1 karena bila tidak tv akan kehilangan suara. Untuk yang tidak menggunakan diberi nilai 0.
  11. Pada TV Sharp yang menggunakan Power suply STR W6753 / W6754 jarang sekali protek. Kerusakaakan sering terjadi pada STR tsb. Tanda2nya TV sedang ditonton tiba-tiba mati total kemudian ditekan lagi tombol tv hidup kembali dan tidak lama kemudian tv akan mati lagi apalagi bila ada gambar yg sangat terang. Ini terjadi karena power suply drop karena STR sudah melemah.

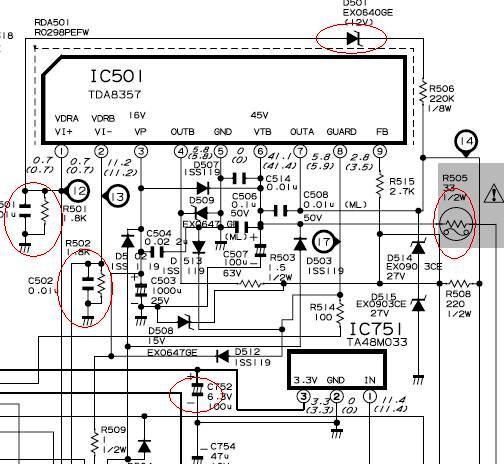

Skema IC Vertikal TDA8357
























Solderan kendor pada R501/C501 dan R502/C502 penyebab R505( 33 0hm) sering hangus.

Service TV China

1. Kerusakan Power suply
  • TR jebol/short karena suhu yg terlalu panas dan juga karena ada komponen pendukung yg rusak seperti elco.
  • Gunakan TR yg paling sesuai  Seperti D2498/D1710/C5088(14, 20 dan 21 inch), C5296, C5299 untuk 29 inch dan TR drivernya C3807/ C2655.
  • Tegangan naik, R 47K, 100K, 150K Pada rangkain Adjusment putus/melar.
  • Pertama start tegangan normal lama2 tegangan naik, TR A1015 yg terhubung sudah melemah.
  • TR A1015 short mengakibatkan power suply tidak bekerja / swicth, sering karena kena radiasi petir.
  • Kadang TV bisa hidup kadang drop, kadang hidupnya gambar menyempit dan tidak sinkron, ganti Trimpot 2K2.
  • Pertama On TV bagus setelah beberapa detik layar menutup seperti IC vertical rusak terus membuka dan seterusnya scara bergantian, kerusakan pada dioda IN4148 untuk tegangan umpan balik.
  • Tegangan tidak mau keluar padahal semua komponen bagus, ganti optocoupler.
  • Tegangan Drop dan bergetar disertai bunyi derik pelan pada travo inverter, ganti optocoupler.
  • Kerusakan optocoupler juga mengakibatkan TR jebol.
  • Tegangan Drop bisa juga karena C 681 2kv hangus.
  • Tegangan normal, TV pun menyala normal TR tidak panas tapi tiba2 TR jebol disebabkan R1K2 putus untuk bias minus ke kaki basis TR drive C3807.
  • Elco kering sehingga TV tidak bisa ON / B+ drop, atau ada gangguan pada gambar.
2. Kerusakan pada coil IF gambar / AFT
  • Gambar tidak tepat dan tidak bisa di auto search/ tidak nyimpan. Biasanya yg rusak bukan Lilitannya tetapi C nya dan bisa diganti dg C biasa yg ukurannya -+ 60pf, ada juga dengan 30pf.
  • Gambar tidak bisa disearch/tdk bisa menyimpan bisa juga karena kerusakan / kesalahan data di VIF.SYS.SW atau VIF38,9.

3. Gambar tidak mau sinkron
  • AFC tidak ada masalah, ganti elco 1uf 50v kopel dari TV out ke TV in pada IC gambar. Begitu pula Video bila tidak mau sinkron karena lemahnya sinyal yg masuk.

4. Suara langsung besar
  • Kesalahan pada data/pilihan STEREO OPTION.

5. IC eeprom rusak
  • TV standby tidak bisa ON.
  • Pada tv China tertentu kerusakan data eeprom bisa mengakibatkan, Tv hanya bisa hidup, setelah hidup remot dan swicth tidak berfungsi dan OSD tidak muncul.

6. Hilang warna
  • Ganti elco 0,47uf 50v pada bagian croma (ini diluar kerusakan data)

7. Kerusakan IC gambar/bagian croma.

  • TV blank atau hanya blue screen tidak ada OSD.
  • Salah satu warna hilang, misalnya warna Hijau.

8. Tidak ada OSD dan tombol di TV tidak berfungsi (bukan Child lock).
  • Cek R 150K dan TR C1815 pada jalur sinkronisasi vertikal. Biasanya sering putus R nya.

9. Kerusakan bagian Vertikal / Gambar segaris mendatar atau kurang lebar.

  • IC vertikal rusak atau Koslet biasanya dalam pengukuran tegangan 24v drop dan di outputnya tidak ada tegangan. Normal 12 -14 volt.
  • IC Vertical tidak bekerja karena tidak ada input / drive dari vert osc / drive. Biasanya IC adem2 saja dan pengukuran di output sama dengan Suplynya sekitar 24v.
  • Kerusakan komponen pendukung seperti Elco dan dioda dan yg lainnya.
IC vertikal untuk TV China

  • LA78040 = STV9378
  • STV9302 = TDA8172
  • LA7840 = LA7841/LA7835.

10. Kerusakan Flyback
  • Biasanya TR horizontal Juga Short (karena tidak ada system proteksi) dan Tegangan B+ jadi Drop atau hilang. Flayback mengeluarkan api atau pada pin ABL keluar HV sehingga R hangus walau diganti dg R yang baru masih tetap hangus.

 Demikian sedikit tips untuk anda semoga bermanfaat..
