* S . S . E *

SD2941 175W VHF Mosfet Transistor

mosfet SD2941-10

Sama seperti seri SD293X, keluarga SD294X baru memanfaatkan "metalisasi emas N-Channel MOSFET teknologi RF", dimana proses yang lama layout SD293X telah didesain ulang untuk meningkatkan kinerja RF. Secara khusus, Crss (kapasitansi Komentar) telah menurun dengan menggunakan struktur perisai, yang memungkinkan, sehubungan dengan generasi sebelumnya, RF keuntungan yang lebih tinggi. Lain peningkatan besar telah dilakukan pada RDS (on) yang telah menurun untuk mencapai yang lebih tinggi cemberut, kisaran cemberut sekarang pergi dari 175W ke 350W. Solusi teknologi ini di bawah hak paten eksklusif. Tentu saja, baik ketidakrataan terbukti dan keandalan dari generasi sebelumnya telah dipertahankan, serta ketahanan termal terendah pasar, berkat penggunaan "non alas" paket keramik.

BLF 1200Wott

*** Desain baru dengan hampir 80% efisiensi dan output harmonik yang rendah ***

Ketika seorang insinyur desain diperbolehkan untuk mengembangkan produk tanpa memperhatikan biaya yang kita biasanya berakhir dengan produk yang menawarkan performa hebat tapi harga terlalu tinggi. Tujuan kami adalah untuk merancang modul 1kW terbaik di dunia dan kemudian mengurangi biaya nanti. Dalam sebuah desain di mana kinerja prioritas utama biaya produk ini masih cukup murah.Dalam hal kinerja berada dalam kelas tersendiri dengan harga yang jauh lebih rendah daripada SD2942 3 x atau 4 x BLF278/MRF151G.

Modul ini sangat ideal untuk membangun pemancar 1000W. Dengan titik P1dB atas 1200W ada banyak margin untuk mengatasi kerugian low pass filter dan directional coupler.

system integrator Kebanyakan perlu mengkombinasikan beberapa modul untuk daya yang lebih tinggi. Berkat hibrida 90 derajat modul ini dapat dikombinasikan dengan menggunakan standar combiners Wilkinson. 90 derajat menggabungkan memberikan impedansi paling sesuai, sehingga mengemudi low pass filter dan hasil combiners dalam reaksi jauh lebih rendah dan kerugian.

Produk ini dipasarkan untuk mengalami perakit pemancar FM saja.

32-50 Volts @ 32 - 36ADC

86-110MHz

50volt BLF574 LDMOS Teknologi.

Input / Output 50 ohms

Cemberut 1200W min. 4 watt input

1225W P1dB khas.

25 dB gain minimum.

Tugas berat hibrida keluaran memiliki rating 2000W.

Kelas B push-pull.

Suhu bias kompensasi.

Ukuran; PxLxT 8,7 x 5,0 x 1,5 inci

1 / 4 inch 145 paduan dasar tembaga.

Berat 5 LBS

Ini directional coupler low pass filter menggunakan detektor dioda Doubler tegangan untuk memberikan tegangan DC pada maju dan tercermin port uji. coupler ini cocok untuk sirkuit perlindungan VSWR.

Filter Spesifikasi

86-110MHz 1200 watt maksimal.

9 order Chebyshev tipologi.

Ultra rendah kehilangan Teflon PCB; dikontrol ketat dielektrik konstan.

besar # 8 awg induktor.

0,12 dB insertion loss maksimum; 0.1dB khas.

-28dB return loss;-33dB khas.

-47dB penolakan di 176MHz. Itulah 1 harmonik 88MHz

Directional Coupler Spesifikasi

Directivity: 25dB khas

Detektor tingkat output: 2,5 volt max di 108MHz, 1000W.

Detektor tipologi: Voltage Doubler detektor Schottky.

larger image

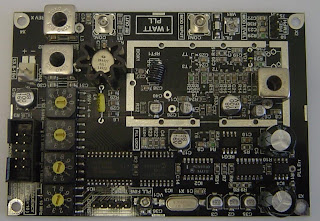

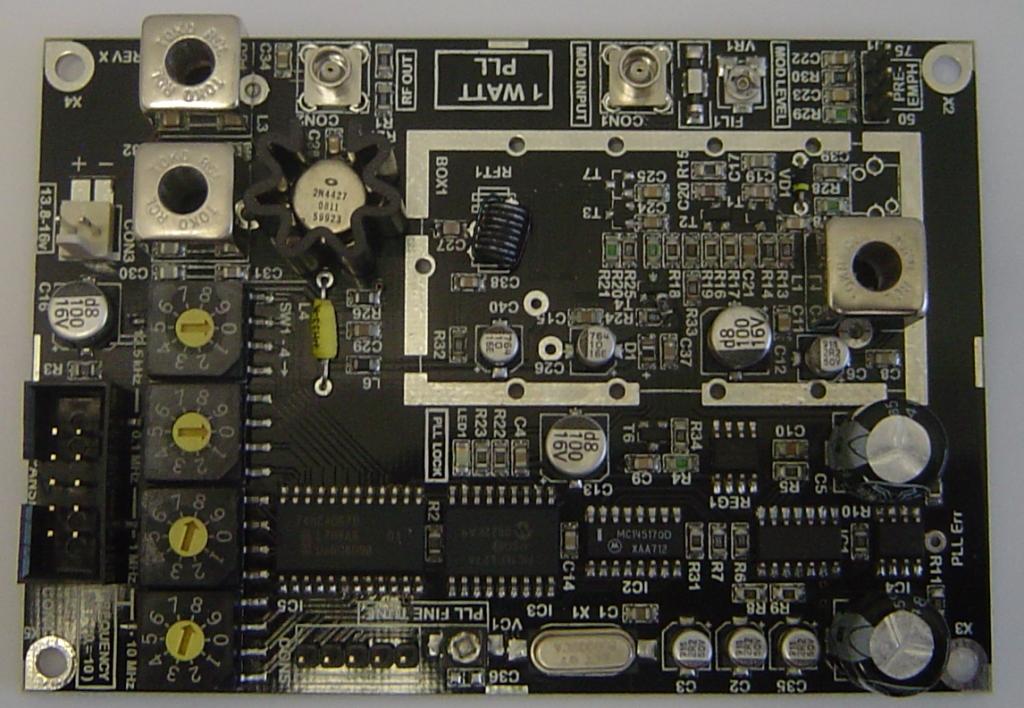

LCD disply

Tahap Dikunci Sistem Loop

Dual Speed PLL

Kebisingan Rendah Oscillator

Broadband Desain

Operasi 'Tidak Tune'

Langsung Baca Switches

Sangat Rendah Distorsi

Switchable Pre-Emphasis

1 Watt Output

Harmonic Filter

Konektor Ekspansi

Compact Ukuran

Power Output	1000mW + / - 100mW
Distorsi	0,02% typ.
Daya Persyaratan	13.8-15Vdc 300mA max
Harmonic Output	-60dBc (tuned)
Output palsu	-85dBc (tuned)
Langkah Frekuensi	50kHz langkah
Dari powerdown RF Kunci	<-50dBc
Freq. Stabilitas	+ / - 200Hz
Audio Level Input	adjustable
Audio Respon	1Hz-100kHz
SNR	> 80dB

Gudang siaran BWPLL + adalah siaran exciter fm kompak dengan spesifikasi yang menempatkan banyak exciters komersial malu.Desain modern yang inovatif memungkinkan performa audio dan RF belum pernah terlihat di exciters kit atau modul.

sistem loop dual The 'virtual VFO' memungkinkan kerataan audio ke 1 Hz. bounce Afc dan overshoot modulator adalah sesuatu dari masa lalu. Anda sekarang dapat melewati yang bass rendah tanpa distorsi dan mendapatkan bahwa pemisahan stereo sempurna yang anda telah menuntut dari exciter Anda. Broadband tidak beroperasi tune memungkinkan untuk kemudahan penggunaan. Penyesuaian hanya diperlukan adalah dari desimal switch langsung dial membaca untuk pemilihan frekuensi. daya Rf dinonaktifkan selama keluar dari kondisi kunci dan dibangun pada filter harmonisa menjaga sinyal bersih.

Konektor ekspansi memungkinkan untuk modul eksternal yang akan dihubungkan ke papan seperti gudang siaran BWPLL + LCD.

Dewan LCD ekspansi opsional menyediakan pembacaan frekuensi dan pilihan frekuensi kontrol panel depan dengan PCB yang atas / bawah switch.

"Pada tulisan ini, negara-of-the-art di distorsi analog termodulasi osilator adalah sekitar 0,02% THD pada 75kHz ± deviasi Menurut pendapat kami,. Jika THD exciter Anda kurang dari 0,1%, itu mungkin memadai. Jika itu lebih miskin daripada ini (seperti banyak exciters teknologi yang lebih tua), menggantikan exciter Anda terdengar akan meningkatkan kejelasan sonic dan juga akan meningkatkan kinerja dari setiap subcarrier Bahkan jika distorsi osilator termodulasi Anda cukup,. kinerja AFC loop mungkin tidak A exciter performa tinggi harus memiliki waktu yang konstan loop dual AFC untuk mencapai kinerja yang memuaskan frekuensi rendah.. Jika AFC menggunakan kompromi satu waktu konstan, pemisahan stereo dan distorsi akan berkompromi pada frekuensi rendah. Selanjutnya , exciter mungkin akan tidak akurat mereproduksi bentuk keluaran OPTIMOD-FM puncak-dikontrol dengan hati-hati, memperkenalkan puncak palsu dan mengurangi kenyaringan dicapai. "

kutipan dari mempertahankan kualitas audio yang oleh Robert Orban, Orban Inc, produsen prosesor Optimod audio menjelaskan mengapa exciter dengan fitur seperti PLL plus lebih baik untuk suara Anda

larger image

Desain baru dengan efisiensi minimum 75% dan harmonisa rendah.

43-50 Volts @ 15 - 16.5ADC

87.5-108MHz

50volt BLF574 LDMOS Teknologi.

Input / Output 50 ohms

Cemberut 600W min. 2 watt input

P1dB lebih besar dari 650W

25 dB gain minimum.

Kelas B push-pull.

Suhu bias kompensasi.

Ukuran kompak; PxLxT 4,0 x 2,25 x 1,5 inci

Standar 1 / 4 inch base tembaga

BLF574 adalah teknologi kinerja tinggi terbaru dari NXP. LDMOS ini baru 50 volt transistor sangat ideal untuk proyek penguat 1kW.

pallet ini dimaksudkan untuk pembangun pemancar hanya dialami.Sebuah heatsink baik dengan latar belakang teknis yang kuat dalam amplifier RF diperlukan.

Dalam memperbaiki / service TV kita harus benar benar mengetahui spesifaki dari komponen yang akan kita periksa, dalam posting kali ini akan dipaparka sedikit tentang beberapa komponen TV tersebut.

Secara umum komponen elektronika dibagi menjadi dua bagian yaitu: komponen aktif dan komponen pasif.

a) Komponen Pasif

Secara garis besar komponen pasif dibagi menjadi tiga macam yaitu: resistor (R). Inductor (L) dankapasitor (C).

1) Resistor

Nilai resistansi dapat dilihat dengan membaca kode warna atau dengan alat Multitester.

Gambar 60. Resistor

2) Induktor

Induktor adalah kumparan berupa lilitan kawat pada suatu inti. Jenis inductor yang menggunakan lilitan kawat email adalah sebagai berikut.

Gambar 61. Trafo Flyback

Gambar 62. Trafo IF

Gambar 63. Line Filter

Gambar 64. Trafo Switching

Gambar 65. Yoke

Kapasitor/Kondensator

Kondensator terdiri dari dua jenis, yaitu kondensator polar dan non polar.

Gambar 66. Macam-Macam Kondensator

b) Komponen Aktif

1) Dioda

Gambar 67. Dioda

Ada berbagai jenis dioda di pasaran, tetapi pada TV umumnya digunakan dioda penyearah (Rectifier) yang terbuat dari germanium dan silicon, LED (Light Emitting Diode) dan dioda zener

2) Transistor

Transistor terdiri dari dua jenis, yaitu PNP dan NPN. Masing-masing jenis tersebut mempunyai tiga kaki ,yaitu basis, kolektor dan emitor.

Gambar 68. Transistor

3) Integrated Circuit (IC)

IC dibagi dua jenis, yaitu monolitik dan hibrida. IC yang rusak dapat dilihat atau dirasakan dari penampilan fisiknya misalnya: pecah, terlalu panas atau tidak mengantarkan panas (kalor

Gambar 69. Integrated Circuit (IC)

Permasalahan Power mati pada TV SAMSUNG .

Posting kali ini akan menjelaskan tentang pengalaman perbaikan pada Televisi Samsungmodel 14 inch untuk semua tipe chasis KS1A, untuk tipe chasis sendiri anda bisa lihat di bagian bawah PCB chasis biasanya di dekat Trafo FBT. Kebetulan untuk TV yang kemarin saya perbaiki adalah model 21 inch.

Gejala pada TV Samsung ini sendiri adalah power off, komponen yang sudah dicoba diganti adalah Tr Power 6810A yang setelah diganti baru ternyata short lagi, kemudian Deflection yoke juga diganti dengan yang baru namun ternyata masih menunjukkan kerusakan yang sama.

Anehnya pada saat TV dinyalakan tetapi dengan kondisi deflection yoke dicabut transistor power tidak putus / short lagi, setelah dicek ternyata kerusakan bukan pada bagian TR power atau deflection yoke melainkan pada capasitor horizontal 680pF 1K2V yang hambatannya sudah berubah walaupun tidak short.

Untuk lebih jelasnya silahkan lihat gambar, bagian yang ditandai menunjukkan komponen yang saya maksud.

Tentu saja penyebab lain untuk kerusakan sejenis masih banyak, tetapi supaya anda tidak kehabisan stok TR power untuk kerusakan seperti ini saya sarankan anda juga membaca postingan saya yang terdahulu tentangTrik Mencegah Transistor Power Short. Ok sekian postingan kali ini semoga bermanfaat.

MTK JETLEE DOWNLOAD

MTK FLASHER ,dari negerinya JETLEE ,buat yang susah konek2 lewat USB....................
(gunakan DKU5)...............................

UPDATE untuk USB 24 25 programmer ,bisa untuk digunakan RX TX juga

ganti CUT dengan SWITH ON OFF ,fungsinya untuk merubah programmer menjadi USB TO SERIAL .........................driver di kirim VIA EMAIL

USB 24CXX 25XX

USB 24CXX ,25XX

Support EN25f80 ,en25T80,EN25D80 ,GD25Q80PCP,A25L80,MX25L,W25D80

BACKUP 24CXX EEPROM TV 0,5-2detik ,WRITE 0.5-2DETIK
BACKUP FIRMWARE SPI FLASH 10-20DETIK ,WRITE (isi FIRMWARE 1 menit)

HOME THEATHER no suara

cara Mengganti CHIPSET

CHIPSET pada DVD player merupakan komponen yg amat berperan penting ,karena banyak intruksi2 dari EEPROM yg di jalankan oleh chipset

banyak dari DVD player model2 terbaru sekarang mulai menggunakan CHIPSET yg demikian kecil
terutama lagi untuk DVD player yg merk "semoga AWET "sehingga untuk menggantinya butuh kesabaran dan ketelitianCHIPSET yg byk digunakan berbagai merk mulai dari MT1389DE (versi L atau versi lainnya ,dengan PIN 128)SPHE8202R (atau L atau lainnya) dari SUNPLUS ,samsung S5l5025X02 atau X04 (sama dengan CHIPSET TAMUL TMD8805X02) ZORAN ZR3699PQCG ....DLL

kerusakan UMUM CHIPSET-Mati total (di tandai dengan tegangan 3,3V atau 1,8V yg DROP sekali
-tidak ada gambar tetapi suara ok
-tidak ada warna-Mati-hidup
-DLL

contoh di bawah ini adalah cara yg sering saya gunakan untuk mengganti CHIPSET

siapkan peralatan perang utama yaitu solder dan HOT AIR GUN (solder UAP bahasa gaulnya)

peralatan tambahan :
-SolderWICK- siongkak cair-Kaca pembesar
-Cutter

MELEPAS IC DARI BOARD MPEG

beri SIONGKAK CAIR pada kaki2 sekitar IC ,kemudian panaskan dengan HOT AIR GUN secara merata (masing2 HOT AIR GUN mempunyai cerobong yg berbeda2)

sisipkan CUTTER pada salah satu sudut IC ,CUTTER hanya di gunakan untuk mengangkat IC dari board .anda bisa menggunakan alat lain ,yg mempunyai ujung TIPIS untuk mencapai celah pada sudut IC ,tetapi saya lebih memilih CUTTER
Setelah panas merata pada kaki2 IC
angkat IC secara perlahan lahan (butuh sedikit kesabaran) ALON-ALON ASAL KELAKON
jangan sampai jalur PCB ikut terangkat juga he...he..he.............

lihat IC sudah terangkat dari Board
kemudian bersihkan sisa2 timah yg masih menempel pada PCB tempat IC dengan solder WICK ,supaya pemasangan IC baru tidak ada GANJALAN yg menyebabkan kaki2 pada IC miring2

Pemasangan CHIPSET

contoh pemasangan chipset pada board MT1389DE 128pin
setelah board selesai dibersihkan pasang IC pengganti ,pastikan kaki2 IC sudah pas pada jalurnya ,kemudian beri sedikit timah pada sudut2 IC

beri siongkak cair ,panaskan secara merata keseluruhan kaki2 IC ,beri sedikit penekanan pada badan IC
setelah itu bersihkan kembali board dengan menggunakan TINER ,cek ulang dengan melihat melalui kaca pembesar untuk memastikan tidak ada kaki2 IC yang SHORT ,bila terdapat kaki2 IC yang short oleh sisa2 timah bersihkan dengan solderwick , dan MPEG BOARD siap di TES.....................

Penggantian CHIPSET bukan hanya pada DVD semoga awet ,ini hanya contoh dasar saja ,jadi selanjutnya silahkan di coba sendiri............................................
