Jaringan Pengkabelan UTP

Pengantar

Jaringan komputer pada dasarnya adalah jaringan kabel, menghubungkan satu sisi dengan sisi yang lain, namun bukan berarti kurva tertutup, bisa jadi merupakan kurva terbuka (dengan terminator diujungnya). Seiring dengan perkembangan teknologi, penghubung antar komputer pun mengalami perubahan serupa. Mulai dari teknologi telegraf yang memanfaatkan gelombang radio hingga teknologi serat optik dan laser menjadi tumpuan perkembangan jaringan komputer. Hingga sekarang, teknologi jaringan komputer bisa menggunakan teknologi “kelas” museum (seperti 10BASE2 menggunakan kabel coaxial) hingga menggunakan teknologi “langit” (seperti laser dan serat optik). Akan dibahas sedikit tentang bagaimana komputer terhubung satu sama lain, mulai dari teknologi kabel coaxial hingga teknologi laser. Keterbatasan pengalaman menyebabkan tulisan ini pun terbatas sifatnya.

Topology Jaringan Komputer dan Pengkabelan

Mungkin anda sudah bertanya di dalam hati, kok setiap pembahasan tentang jaringan komputer perlu dibahas tentang topology computer network pada bagian awalnya? Tentu jawabnya bisa bermacammacam, namun pada intinya, jaringan komputer adalah jaringan kabel, dimana bentuk dan fungsi dari jaringan tersebut menentukan pemilihan jenis kabel, demikian juga sebaliknya, ketersediaan kabel dan harga menjadi pertimbangan utama untuk membangun sebuah network (baik home network, SOHO network ataupun network kelas raksasa seperti MAN –metropolitan area network).

Sebenarnya ada banyak topologi jaringan komputer, namun yang sering didengar pada umumnya berkisar pada 3 bentuk (topology) jaringan komputer, yaitu

Ring Topology

Topologi ini memanfaatkan kurva tertutup, artinya informasi dan data serta traffic disalurkan sedemikian rupa sehingga masing-masing node. Umumnya fasilitas ini memanfaatkan fiber optic sebagai sarananya (walaupun ada juga yang menggunakan twisted pair).

Linear Bus Topology

Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node).

Star Topology

Topologi jaringan ini banyak digunakan di berbagai tempat, karena kemudahan untuk menambah, mengurangi atau mendeteksi kerusakan jaringan yang ada. Selain itu, permasalahan panjang kabel yang harus sesuai (matching) juga tidak menjadi suatu yang penting lagi. Pokoknya asal ada hub (yang masih beres tentunya) maka bisa terhubunglah beberapa komputer dan sumber daya jaringan secara mudah. Dengan berbekal crimtool, kabel UTP (biasanya CAT5) dan connector, seseorang dengan mudah membuat sebuah sistem jaringan. Tentu ada beberapa kerugian karena panjang kabel (loss effect) maupun karena hukum konduksi, namun hampir bisa dikatakan semua itu bisa diabaikan.

Paparan ketiga topologi di atas hanya sebagai sebuah pengantar. Intinya bahwa sebuah jaringan bisa jadi merupakan kombinasi dari dua atau tiga topologi di atas. Misalnya saja ada yang menyebut tree topology, dimana sebenarnya topologi ini merupakan gabungan atau kombinasi dari ketiga topologi yang ada.

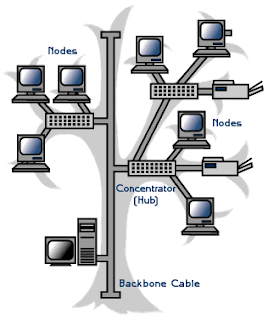

Tree Topology

Nampak pada diagram di atas, backbone memanfaatkan linear bus topology, sedangkan untuk menghubungkan client atau node memanfaatkan star topology. Jadi bukanlah menjadi suatu hal yangtabu untuk menggabungkan atau mensinergikan sebuah topologi jaringan dengan topologi jaringan yang lain.

Jenis Jaringan, Jenis kabel dan Jenis Protocol
yang biasanya digunakan

Physical Topology	Common Cable	Common Protocol
Ring	Fiber	Token Ring
	Twisted Pair
Linear Bus	Twisted Pair	Ethernet
	Coaxial	LocalTalk
	Fiber
Star	Twisted Pair	Ethernet
	Fiber	LocalTalk
Tree	Twisted Pair	Ethernet
	Coaxial
	Fiber

Type dan Jenis Kabel

Setiap jenis kabel mempunyai kemampuan dan spesifikasinya yang berbeda, oleh karena itu dibuatlahpengenalan tipe kabel. Ada dua jenis kabel yang dikenal secara umum, yaitu twisted pair (UTP unshielded twisted pair dan STP shielded twisted pair) dan coaxial cable.

Kategori untuk twisted pair yaitu:

Type CAT 1 UTP analog
(biasanya digunakan di perangkat telephone pada umumnya dan pada jalur ISDN –integrated service digital networks. Juga untuk menghubungkan modem dengan line telepon).

Type CAT 2 UTP - up to 1 Mbits
(sering digunakan pada topologi token ring)

Type CAT 3 UTP / STP 16 Mbits
data transfer (sering digunakan pada topologi token ring atau 10BaseT)

Type CAT 4 UTP, STP 20 Mbits data transfer
(biasanya digunakan pada topologi token ring)

Type CAT 5 UTP, STP - up to 100 MHz 100 Mbits
data transfer / 22 db

Type CAT 5 enhanced UTP, STP - up to 100 MHz
1 Gigabit Ethernet up to 100 meters - 4 copper pairs (kedua jenis CAT5 sering digunakan pada topologi token ring 16Mbps, Ethernet 10Mbps atau pada FastEthernet 100Mbps)

Type CAT 6 up to 155 MHz or 250 MHz
2,5 Gigabit Ethernet up to 100 meters or 10Gbit/s up to 25 meters . 20,2 db (Gigabit Ethernet)

Type CAT 7 up to 200 MHz or 700 Mhz
Giga-Ethernet / 20.8 db (Gigabit Ethernet)

Pemberian kategori 1/2/3/4/5/6 merupakan kategori spesifikasi untuk masing-masing kabel tembaga dan juga untuk jack. Masing-masing merupakan seri revisi atas kualitas kabel, kualitas pembungkusan kabel (isolator) dan juga untuk kualitas “belitan” (twist) masing-masing pasang kabel. Selain itu juga untuk menentukan besaran frekuensi yang bisa lewat pada sarana kabel tersebut, dan juga kualitas isolator sehingga bisa mengurangi efek induksi antar kabel (noise bisa ditekan sedemikian rupa). Perlu diperhatikan juga, spesifikasi antara CAT5 dan CAT5 enchanced mempunyai standar industri yang sama, namun pada CAT5e sudah dilengkapi dengan insulator untuk mengurangi efek induksi atau electromagnetic interference. Kabel CAT5e bisa digunakan untuk menghubungkan network hingga kecepatan 1Gbps.

Sedangkan untuk coaxial cable, dikenal dua jenis, yaitu thick coaxial cable (mempunyai diameter

lumayan besar) dan thin coaxial cable (mempunyai diameter lebih kecil).

Thick coaxial cable (Kabel Coaxial “gemuk”)

Kabel coaxial jenis ini dispesifikasikan berdasarkan standar IEEE 802.3 10BASE5, dimana kabel ini mempunyai diameter rata-rata 12mm, dan biasanya diberi warna kuning; kabel jenis ini biasa disebut sebagai standard ethernet atau thick Ethernet, atau hanya disingkat ThickNet, atau bahkan cuman disebut sebagai yellow cable.

Kabel Coaxial ini (RG-6) jika digunakan dalam jaringan mempunyai spesifikasi dan aturan sebagai berikut:

* Setiap ujung harus diterminasi dengan terminator 50-ohm (dianjurkan menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah resistor 50-ohm 1 watt, sebab resistor mempunyai disipasi tegangan yang lumayan lebar).
* Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa populated
segments.
* Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
* Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini repeaters.
* Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).
* Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).
* Setiap segment harus diberi ground.
* Jarak maksimum antara tap atau pencabang dari kabel utama ke perangkat (device) adalah 16 feet (sekitar 5 meter).
* Jarang minimum antar tap adalah 8 feet (sekitar 2,5 meter).

Thin coaxial cable (Kabel Coaxial “Kurus”)
Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk transceiver yang tidak memerlukan output daya yang besar. Untuk digunakan sebagai perangkat jaringan, kabel coaxial jenis ini harus memenuhi standar IEEE 802.3 10BASE2, dimana diameter rata-rata berkisar 5mm dan biasanya berwarna hitam atau warna gelap lainnya. Setiap perangkat (device) dihubungkan dengan BNC T-connector. Kabel jenis ini juga dikenal sebagai thin Ethernet atau ThinNet.
Kabel coaxial jenis ini, misalnya jenis RG-58 A/U atau C/U, jika diimplementasikan dengan TConnector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut:
* Setiap ujung kabel diberi terminator 50-ohm.
* Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.
* Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices)
* Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu tambahan transceiver, kecuali untuk repeater.
* Maksimum ada 3 segment terhubung satu sama lain (populated segment).
* Setiap segment sebaiknya dilengkapi dengan satu ground.
* Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
* Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).
* Setiap segment maksimum mempunyai 30 perangkat terkoneksi.

UTP Cable (khususnya CAT5 / CAT5e)

Connector yang bisa digunakan untuk UTP Cable CAT5 adalah RJ-45. Untuk penggunaan koneksi komputer, dikenal 2 buah tipe penyambungan kabel UTP ini, yaitu straight cable dan crossover cable. Fungsi masing-masing jenis koneksi ini berbeda, straight cable digunakan untuk menghubungkan client ke hub/router, sedangkan crossover cable digunakan untuk menghubungkan client ke client atau dalam kasus tertentu digunakan untuk menghubungkan hub ke hub.

STRAIGHT CABLE
Menghubungkan ujung satu dengan ujung lain dengan satu warna, dalam artian ujung nomor satu merupakan ujung nomor dua di ujung lain. Sebenarnya urutan warna dari masing-masing kabel tidak menjadi masalah, namun ada standard secara internasional yang digunakan untuk straight cable ini, yaitu :

Koneksi minimum berdasarkan standar EIA/TIA-568B RJ-45 Wiring Scheme :
