Foto: Mirip 10 elemen antena Yagi
Antena jelaskan di sini telah membuktikan dirinya sebagai salah satu yang terbaik saya telah digunakan selama bertahun-tahun.Antena ini telah memenangkan banyak VHFcontests selama bertahun-tahun dan telah menahan cuaca buruk di sepanjang Pantai Tanjung Selatan dikenal karena badai di musim dingin. Membangun antena ini lurus ke depan, ke titik dan anda seharusnya tidak mempunyai masalah jika Anda tetap pada aturan dasar konstruksi antena. Antena ini adalah 14 elemen tertutup spasi dua balok meter. Ini fitur tinggi maju mendapatkan accociated dengan lebar balok sempit. Memiliki depan yang sangat baik untuk kembali rasio dan sangat cocok untuk kontak DX di mana keuntungan maksimum dan lebar balok sempit diperlukan.
SPESIFIKASI:
Boom Length: 4,72 meter
Elemen terpanjang: 1000 mm
Radius: 2,42 meter
Angin Survival: 120 km / ph
Mast Diameter: 41 mm sampai 52 mm
Boom Diameter: 32 mm (bulat); 25mm x 25mm x 3mm (persegi)
Berat: 3,5 kg
Gain: 15.2 dBi (13,0 dBd)
Front-to-Back Ratio: 20dB
Maksimum SWR: 1:2 - 1
Lebar band: 4 Mhz
Maksimum Power: 250 watt kontinyu, 500 watt PEP
Impedansi: 50 ohm (dengan balun)
RINCIAN KONSTRUKSI:
Semua dimensi dalam milimeter dan semua aluminium, mur, baut, u-baut, sekrup dan teflon tersedia secara lokal di Afrika Selatan di toko hardware. Berhati-hatilah ketika Anda membeli aluminium. Pastikan bahwa diameter dari aluminium adalah ukuran yang benar. Mengukur sebelum Anda membeli! Unsur-unsur memiliki diameter 12mm dan 6.5mm sedangkan boom adalah 25mm x 25mm. Sekarang mari kita melihat tabel elemen sebelum kita memulai proses kontruksi.
| Elemen | Elemen Posisi | Elemen Panjang |
| Reflektor | 30mm (ujung boom) | 1000mm (6.5mm) |
| Radiator | 355mm | 852mm (2 x 426mm) (12mm) |
| D1 | 355mm | 880mm (6.5mm) |
| D2 | 355mm | 876mm (6.5mm) |
| D3 | 355mm | 874mm (6.5mm) |
| D4 | 355mm | 870mm (6.5mm) |
| D5 | 355mm | 868mm (6.5mm) |
| D6 | 355mm | 865mm (6.5mm) |
| D7 | 355mm | 860mm (6.5mm) |
| D8 | 355mm | 858mm (6.5mm) |
| D9 | 355mm | 855mm (6.5mm) |
| D10 | 355mm | 853mm (6.5mm) |
| D11 | 355mm | 850mm (6.5mm) |
| D12 | 355mm | 845mm (6.5mm) |
HARDWARE DAFTAR:
12 x 22mm x 5mm Stainless Steel Cukup menekan Sekrup
5 x 42mm x 4 mm Baut Mesin Jenis Stainless Steel
8 x Kacang Jenis Mesin 4mm
3 x 52mm x 4 mm Baut Mesin Jenis Stainless Steel
12 x 4mm Washers Stainless Steel (polos)
12 x 4mm Washers Stainless Steel Spring
3 x SO239 Socket
1 x 100mm x 25mm Aluminium Angle untuk SO239 itu
2 x 12mm Plastik Caps Akhir sesuai atas elemen didorong
26 X 6.5mm Plastik Caps sesuai atas elemen
2 x 54mm x 6mm Baut Stainless Steel
2 x Washers Stainless Steel 6mm (polos)
2 x Washers Stainless Steel Spring 6mm
1 x 6 meter 25mm x 25mm Aluminium Tubing Square (Boom)
2 x 6 meter Aluminium 6.5mm batang untuk Elemen
1000mm x 12mm Aluminium tabung untuk Elemen Didorong
2 x 25mm x 25mm Cap Akhir Plastik untuk menyesuaikan lebih dari atau ke Boom yang
2 x U-Bolt Clamps TV
3 x PL259 Konektor
1 x 770mm RG213 Co-Ax Cable untuk balun
1 x 150mm x 25mm x 15mm Teflon Insulator
12 x 3mm x 10 mm Stainless Steel Baut Tipe Mesin (Untuk SO239 pengancing)
1 x 3.2mm x 500mm Aluminium Rod Braizing (Untuk Pertandingan Hairpin)
1 x 130mm x 100mm x 5mm Plate Aluminium (Mounting Bracket)
1 x 100mm x 25mm x 3mm Plate Aluminium (Mounting Bracket Washer)
Kabel Ties 10 x (Tie RG213 BALUN untuk Boom)
1 x 50mm x 10mm x 2mm Alumiinum Plate (piring Melampirkan (klip) untuk Match Hairpin)
Saya memulai dengan mengukur panjang boom, menandai penempatan elemen dan pusat meninju tempat itu lubang akan dibor untuk unsur-unsur. Satu kata nasihat, tidak pernah latihan melalui kedua sisi booming sekaligus. Pertama bor satu sisi maka sisi yang lain. Ini akan memastikan lubang pusat pada kedua sisi. Setelah mengukur dan meninju aku bor lubang, pertama dengan pilot drill (4mm) dan kemudian dengan ukuran yang benar (6.5mm) agar sesuai dengan elemen. Lubang dibor, sekarang saatnya untuk mengebor lubang 4mm yang akan membubuhkan elemen untuk boom. Saya kemudian mengambil sekrup diri 5mm tebal menekan dan mengubahnya menjadi 4mm lubang dibor. Ini akan sulit untuk mengubah pada awalnya, tetapi ini diperlukan untuk memastikan kesesuaian yang baik antara boom dan sekrup. Setelah Anda membuat pemegang SO239, afiks dan insolator untuk boom dengan pengeboran 4mm lubang melalui boom dan SO239 pemegang. Lihat foto di mana tepatnya mereka harus dipasang.Juga melihat foto adalah cara untuk membangun holder, pertandingan jepit rambut, isolator elemen didorong. Masukan boom samping seperti sekarang kita akan pertama membangun balun tersebut. Sekali lagi mengacu pada diagram skematik dari foto dalam hal ini. Potong 770mm dari RG213 kabel dan menginstal PL259 konektor satu di setiap sisi. Jangan memotong setiap bagian dari dia RG213 sebagai kabel harus 770mm dari satu titik (ujung) dari PL259 yang lain. Instal balun ke dua di luar SO239 konektor. Para SO239 tengah akan digunakan untuk feedline tersebut. Instal elemen didorong dan cocok jepit rambut. Jangan lupa untuk mengikat klip jepit rambut korslet dengan boom (Lihat foto untuk kejelasan.) Anda sekarang dapat menginstal semua elemen dan membubuhkan mereka untuk boom. Jangan lupa untuk menyelaraskan unsur-unsur.
Membubuhkan ledakan-ke-tiang menjepit dan menginstal U-baut. Hampir siap, tapi kami belum menyelesaikan instalasi dari balun untuk koneksi antena. Lihat foto
untuk proses ini. Pastikan sendi solder yang baik untuk SO-239 konektor dan menggunakan lugs terminal untuk menempelkan ke elemen didorong. (Lihat foto) Waterproof coax koneksi dengan elus-Seal atau beberapa substansi yang serupa. Instal topi plastik di ujung boom hte, elemen didorong dan elemen. Gunakan 2 ikatan kabel untuk mengamankan balun ke boom dan hubungan kabel lebih untuk mengikat feedline untuk boom dan tiang. Pastikan untuk insultate koneksi dari booming atau tiang.Ini melengkapi prosedur perakitan.
TUNING:
Elemen driven: SWR dapat diturunkan ot kurang dari 1.2:1 pada frekuensi yang diinginkan oleh hati-hati pemangkasan elemen didorong. Jauhkan elemen simetris dengan memotong jumlah yang sama dari setiap sisi. SWR Khas dalam kondisi normal adalah 1.2:1. Namun setiap instalasi adalah berbeda, sehingga memotong elemen didorong untuk SWR yang lebih rendah di lokasi tertentu. Ukur SWR sebagai dekat dengan antena yang Anda bisa untuk hasil yang akurat. SWR harus diukur dengan tiang pada sudut kanan ke elemen. Dengan dimensi dan bahan yang saya menggunakan SWR 1.2:1 diperoleh.
GALERI FOTO:
Gambar: Elemen Didorong, Hairpin, SO0239 Gunung dan Insulator
Gambar: Elemen Driven dan Insulator

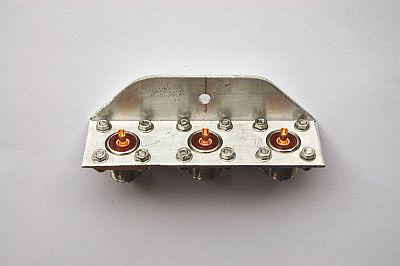

Gambar: SO-239 Gunung (luar view)
Gambar: SO-239 Gunung (Di dalam tampilan)
AKHIRNYA:
Seperti telah disebutkan antena ini adalah pemenang kontes nyata dan sangat cocok untuk DX. Mengapa menunggu, mendapatkan aluminium dan membangun antena ini dan Anda akan terkejut dengan "kinerja" itu. Harapan untuk mendengar Anda pada 144,400 Mhz segera!
HASIL TEST: UPDATED: 26 Maret 2008!
10 Elemen 2 Meter Beam (foto halaman depan) telah terinstal dan diuji hari ini (26 Maret 2008). Sayangnya saya tidak memiliki Analyzer MFJ Antena, tapi percayalah bahwa seseorang akan mensponsori saya dengan satu segera. (Berpikir Wishfull??) Jadi peralatan hanya saya harus benar-benar menguji antena ini adalah SWR meter dan meter lama yang setia Lapangan Kekuatan.Peralatan ini memiliki antena disetel di masa lalu dan kali ini tidak berbeda. Grafik berikut menunjukkan Bandwidth / SWR / Frekuensi antena saya dibangun. Satu-satunya perbedaan adalah bahwa saya digunakan pipa 10mm untuk reflektor dan elemen didorong. Saya memperoleh pengukuran berikut:
SWR BAGAN: FREKUENSI 144,400 Mhz - 147,400 Mhz, 50 WATT RF; ANTENNA terpolarisasi horizontal; 6 METER dari tanah
| Frekuensi: | SWR: | Frekuensi: | SWR: |
| 144,400 Mhz | 1,3: 1 | 146,300 Mhz | 1.1: 1 |
| 145.000 Mhz | 1,3: 1 | 146,400 Mhz | 1.1: 1 |
| 145,200 Mhz | 1,2: 1 | 146,500 Mhz | 1.1: 1 |
| 145,300 Mhz | 1,2: 1 | 146,600 Mhz | 1.1: 1 |
| 145,400 Mhz | 1,2: 1 | 146,700 Mhz | 1.1: 1 |
| 145,500 Mhz | 1,2: 1 | 146,800 Mhz | 1,2: 1 |
| 145,600 Mhz | 1,2: 1 | 146,900 Mhz | 1,2: 1 |
| 145,700 Mhz | 1,2: 1 | 147,000 Mhz | 1,2: 1 |
| 145,800 Mhz | 1.1: 1 | 147,100 Mhz | 1,2: 1 |
| 145,900 Mhz | 1.1: 1 | 147,200 Mhz | 1,2: 1 |
| 146,000 Mhz | 1.1: 1 | 147,300 Mhz | 1,3: 1 |
| 146,100 Mhz | 1.1: 1 | 147,400 Mhz | 1,3: 1 |
| 146,200 Mhz | 1.1: 1 | Bandwidth: | 3 Mhz |
Field Strength Meter dikonfirmasi rasio front-to-back yang sangat baik dengan RF sangat sedikit di belakang antena, tetapi sebuah refleksi skala penuh pada meteran di depan antena. Sangat sedikit refleksi meter tersebut sudah diketahui pada sisi antena. Aku tidak memangkas elemen didorong dan panjang saat ini sebagaimana ditunjukkan pada bagian konstruksi.
Para amatir radio berikut telah menggunakan antena ini dalam kontes:
Nico ZS4N
Terrence ZS2VDL
Allen ZS2BO
Johan ZS1I
Johan ZS2I
Pengakuan:
Nico ZS4N - Pengukuran Antena
Johan ZS2I - Foto Komponen Antena
Pieter ZR6AHT - Pertanyaan dan Komentar
Foto Lainnya:
Gambar: Washer Boom
Gambar: Hairpin dan Klip
Gambar: Teflon Insolator
Gambar: Elemen Didorong, Hairpin dan Insolator
Gambar: Unit pencocokan Lengkap
Gambar: Insolator (pandangan sisi)
Gambar: ZS1I 10 Elemen Yagi diinstal
Atas: ZS2I 14 Elemen 2M Yagi
(Klik pada gambar untuk tampilan yang lebih besar.)
