AT89SXX Flash Programmer v1.4

On 0 komentar

Selamat datang firman Mikrokontroler, dan hal pertama yang Anda butuhkan adalah Programmer Device. Ini Dalam Programmer Sistem RS232 (serial port) berbasis tetapi secara tidak langsung dapat digunakan dengan USB menggunakan USB ke RS232 converter. Jika Anda membutuhkan sesuatu seperti ini Anda perlu merakit rangkaian yang sangat sederhana (Unit Programmer).
Hardware
Gambar 1 menunjukkan diagram blok dari interface programmer dalam sistem, pemrogram dapat menjadi diri powered didukung atau target itu tergantung pada bagaimana Anda berencana untuk menggunakannya.
Gambar 1: Blok Diagram Programmer ISP

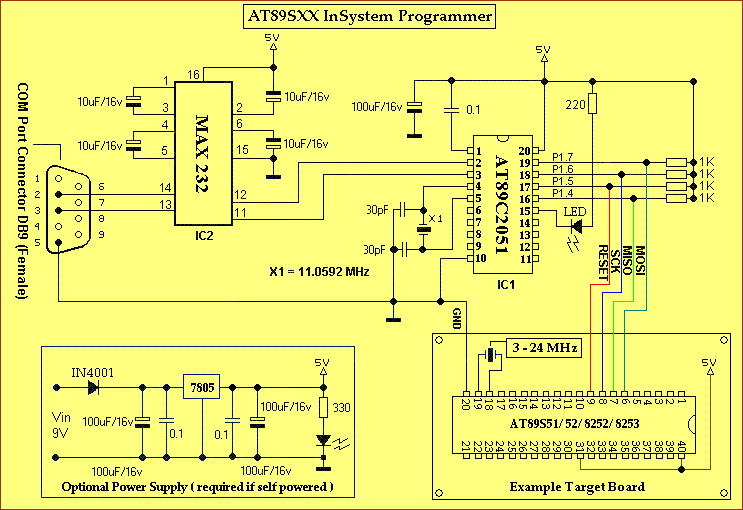

Gambar 2 menunjukkan diagram sirkuit yang sebenarnya. Programmer memiliki hanya dua IC. IC1 = AT89C2051, IC2 = MAX 232. Beberapa Resistor, LED, kapasitor dll nilai kristal adalah penting dan harus 11.0592 MHz.
Gambar 2: Sirkuit Diagram Programmer ISP

Firmware.

Merakit sirkuit dan membakar firmware ke AT89C2051 (Anda akan membutuhkan Programmer paralel konvensional untuk Program AT89C2051).

Perangkat Lunak

Perangkat Lunak adalah Windows GUI aplikasi dan mendukung semua fungsi pemrograman. Ketika Anda menjalankan perangkat lunak untuk pertama kalinya mencari seorang programmer yang valid pada COM1. Jika Programmer terhubung untuk mengatakan COM2 Anda akan menerima pesan kesalahan tapi ketika aplikasi mulai pilih Pilihan-> Pengaturan Menu dan menentukan Port COM yang benar.
Berikut ini adalah fitur utama dari software ini,

  • Perangkat yang didukung - AT89S51, AT89S52, AT89S8252, AT89S8253.

  • Membaca dan menulis file Intel Hex.

  • Chip Hapus.

  • Verifikasi.

  • Kunci.

  • Baca Tanda tangan Device.

  • Advanced Device Fungsi Tertentu.

  • Download
    AT89SXX ISP Programmer Software Flash ISP_PROG v1.4.zip
    Firmware untuk AT89C2051 v1.4.zip Firmware.
    Silahkan hubungi untuk desain berbasis Microcontroller dan pengembangan, proyek-proyek industri disesuaikan, Bank kartu Tingkat bunga, papan Produksi status, Counter Token, 6 / 12 Channel Dimmer DMX512, Point of Sale Display untuk DMRC (Delhi Metro Rail Corporation)
    Token Counter dengan suara, Pelatihan Embedded Systems.
    Pindah Tampilan Pesan Dewan dll (09871612387)
    ISP_PROG v1.4 Screen Shot
